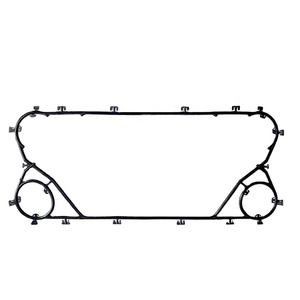

NT50T a semi soudé la garniture de plat pour l'acier inoxydable de l'échangeur de chaleur 0.07㎡

NT50T a semi soudé le plat et la garniture pour l'échangeur de chaleur de plat



Plaquez l'introduction d'échangeur de chaleur

La garniture de cachetage de PHE sont collées des plats ondulés. Ils sont conçus dans la structure de joint de 2 passages avec des trous de signal. Quand les fuites de médias du 1er cachetage, s'il sort du trou de signal. Vous découvrirez des problèmes à temps et l'affaire avec elles. Milieu mélangeant des occures, et lui ne laissent pas les médias mélangés. Les garnitures de joint sont faites par différents genres de caoutchouc adaptés à différents médias et à température de fonctionnement.







Non.	Composant	Non.	Composant
1	Poutre supérieure	6	IL plats
2	Connexions de tuyauterie	7	Poutre inférieure de guide
3	Plat fixe	8	IL plaquent la garniture
4	Colonne	9	Écrou sur le boulon de tension
5	Plat lâche	10	Boulons de tension



En série disposé profilé IL des plats avec des ouvertures d'écoulement forment un paquet de lacunes d'écoulement à l'intérieur du PHE. Les médias d'écoulement traversent chaque autre espace d'écoulement impliqué dans l'échange thermique dans différentes directions.



PHE de passe simple ou à multipassage



PHEs de passe simple sont normalement employés. Dans un PHE de passe simple, tous les tuyaux entrants et sortants sont reliés au plat fixe, c.-à-d. du même côté.





Chemin des médias d'écoulement dans un PHE de passe simple



Les petites différences de la température entre les médias d'écoulement peuvent réclamer le passage multi PHE. Dans ce cas, la tuyauterie se reliante est du plat fixe et lâche, c.-à-d. des deux côtés.





Chemin des médias d'écoulement dans un PHE à multipassage

Spécifications de Plate Heat Exchanger de modèle de NT50T




Superficie	0.07㎡
Angle de thêta de plat	129 ° 127°
Diamètre de connexion	58 millimètres
Le plat rident l'épaisseur	2,8 millimètres
Largeur de Length* de centre de plat	371*130 millimètre
Forme Length*Width de plat	492*246 millimètre



L'information technique d'échangeur de chaleur de plat de NT50T







Modèle	Taille de connexion	Faible.	Dim.B	Dim.C
NT50T	2" nominal (DN50)	12,7 » (323mm)	26,6" (675mm)	Jusqu'à 44" (1120mm)
NT50M			40,4" (1025mm)
NT50X			54,9" (1395mm)





Plat de transfert de chaleur	316L inoxydable, 304 inoxydables, titaniques, Hastelloy, 904L, SMO254 et d'autres sur demande
Garniture	NBR, EPDM, Viton et d'autres sur demande
Plaque de pression	Acier au carbone, acier inoxydable et d'autres sur demande
Connexion gauche	Bride sur demande rayée (inoxydable et titane et d'autres sur demande), soudée sans doublure, en métal de cou, mamelon fileté et d'autres
Pression maximum de conception	La pression maximum de conception est de 300 psig (barre 21). Selon l'application.
La température maximum de conception	La température maximum de conception standard est le °F 330 (les 170 températures de °C).Higher sont disponibles sur demande.
Débit liquide maximum approximatif	NT50 : 175 gal/mn (³ /hour de 40 m) NT100 : 830 gal/mn (³ /hour de 190 m) NT150 : 1540 gal/mn (³ /hour de 350 m) NT250 : 3960 gal/mn (³ /hour de 900 m) NT350 : 8380 gal/mn (³ /hour de 1900 m) NT500 : 20 000 gal/mn (³ /hour de 4000 m)



IL plaquent le paquet se compose d'individuel de relief IL plaque avec l'asso- ciated LE plaquent des garnitures.
IL plaquent des garnitures pour sceller les médias vers un des autres d'écoulement et le ronment d'envi-.
Le nombre et la disposition HE des plats dépend des conditions définies dans l'ordre.





Non.	Composant	Non.	Composant
11	Profil de plat de POIDS	13	Les espaces de fuite
12	IL plaquent la garniture	14	Sections rondes de garniture



Images de garniture et de plat d'échangeur de chaleur de plat de NT50T









Application et avantages d'échangeurs de chaleur de plat de NT50T



Application :



Avec le groupe de produits de pièces de la chaleur de M&C, la série de NT est un échangeur de chaleur gasketed de plat pour des applications multiples. Variété de matériaux qui fonctionnent à travers une large gamme de liquides, de températures et de pressions. Bien adapté pour ces applications de liquide-à-liquide :



LA CAHT	Produit chimique	Sucre	Marine
Nourriture	Énergie renouvelable	Puissance



Avantages :



Polyvalence

• La bonne conception, pas « une assez bonne » conception. Une grande variété de matériaux, de tailles, et de configurations de plat combinent avec le logiciel sophistiqué de sélection pour assurer une sélection parfaite, quoi que vos besoins.
• L'empreinte de pas compacte te permet de l'employer dans les emplacements que vous ne rêveriez pas avec d'une coquille et d'un échangeur de chaleur de tube.

Une plus haute performance à un plus peu coûteux -

• Les plissements de plat d'Optiwave distribuent le liquide même à travers la largeur entière de plat, maximisant le transfert de chaleur et réduisant au minimum le nombre de plats (et coûtez) exigés.

Entretien commode

• Les entrées de plat de PosLoc font auto-aligner le paquet de plat en réinstallant.
• Les garnitures sans outils d'Ecoloc font à remplacement de garniture une rupture.
• Les différents plats signifient qu'aucun outil de levage lourd n'est nécessaire. Un entretien plus efficace plus rapide, avec des temps d'arrêt plus courts.

La longue vie de service

• La conception soigneuse de plissement fournit l'équilibre idéal de la turbulence élevée et de la distribution liquide appropriée, réduisant l'encrassement des médias moins que parfaits.

États et solutions de fuite d'échangeur de chaleur de plat





Quand IL plaquent le paquet est tendu à moins que la dimension de tension a mn, IL des plats sont endommagés. Le PHE peut devenir perméable et les médias d'écoulement peuvent s'échapper.

• Jamais tension à moins que la dimension de tension par mn.
• Assurez-vous que la dimension de tension a du IL plaquent le paquet est toujours dans la marge autorisée de valeur un ≤ minimal un ≤ un maximum.

Dommage causé à l'environnement dû aux fuites

• En utilisant ambiant des médias dangereux, assurez-vous que ceux-ci peuvent être sûrement rassemblés en cas de fuite de PHE (par exemple rassemblant les plateaux et l'équipement d'aspiration) et ne peuvent pas polluer l'environnement

Dommages à PHE par hausse soudaine de pression (marteau liquide) ou chute de pression soudaine (marteau de cavitation)



Quand la vitesse d'écoulement des changements moyens d'un écoulement, d'un marteau liquide ou d'un marteau de cavitation peut se produire. Ceci peut endommager le PHE et les médias d'écoulement peuvent s'échapper.

• Toujours ouvrez ou fermez les valves de la tuyauterie reliée au PHE lentement.
• Évitez la condensation soudaine des gaz par à régulation de processus approprié.

Dommages à PHE dû à la congélation des médias d'écoulement

• Assurez cela dans tous les établissement et conditions de fonctionnement, la température ne tombe jamais au-dessous de la température de congélation des médias d'écoulement a employé.

Fuites en mettant PHE à plusieurs étages dans et hors de l'opération



En mettant PHEs à plusieurs étages dans et hors de l'opération et pour pressuriser ou ne pas soulager toutes les sections également, la dimension de tension peut être dépassée dans différentes sections. Ceci peut produire des fuites.

• Assurez cela en mettant PHEs à plusieurs étages dans et hors de l'opération, toutes les sections doit être pressurisé ou soulagé également.

Images d'échangeur de chaleur de plat





Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;



Marchandises d'échangeur de chaleur de plat de M&C prêtes à la livraison
