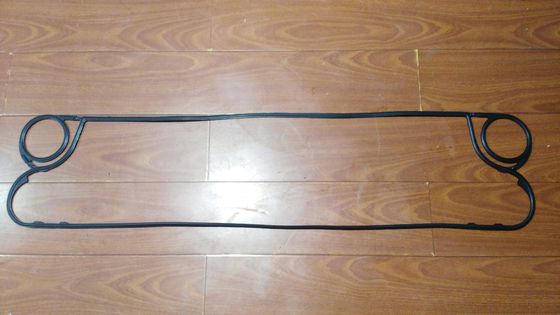

centre size870*122mm de garniture de l'épaisseur 4.4mm de Fischer E-18 d'échangeur de chaleur de plat

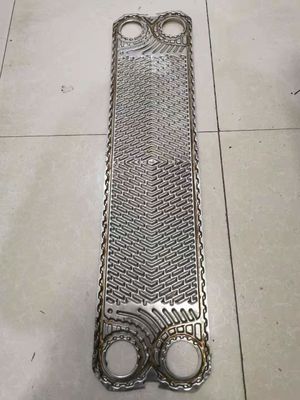

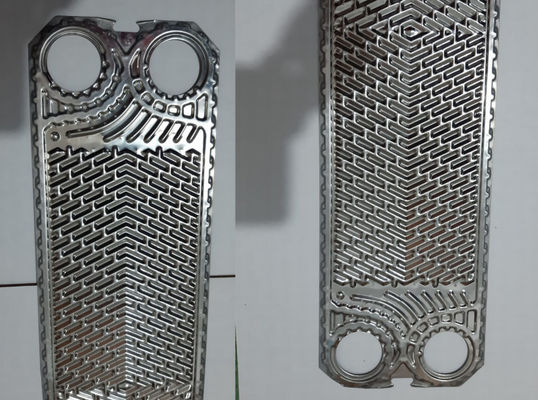

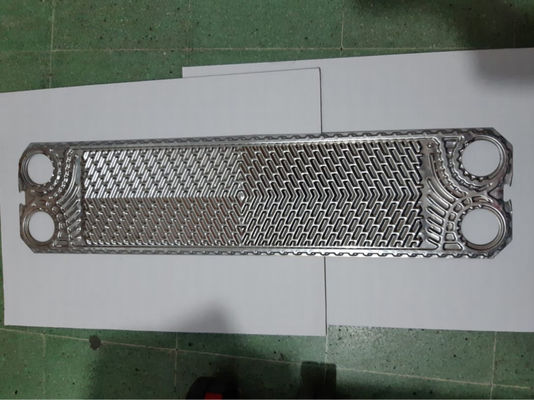

Le widegap spécial d'industrie chimique de modèle creusent des rigoles l'échangeur de chaleur ondulé de plat Fischer E-18

Introduction d'échangeur de chaleur du plat E18

Des échangeurs de chaleur du plat E18 sont spécifiquement développés et optimisés pour l'industrie alimentaire. Un éventail ery de v de différents systèmes peut être offert. Les surfaces de plat de 0,05㎡ à 1.5㎡ et à ³ /hr des sorties jusqu'à 500m sont disponibles.

Paramètre de garniture et de plat d'échangeur de chaleur du plat E18

Avantage d'échangeur de chaleur du plat E18

Comment installer l'échangeur de chaleur du plat E18 quand entretien ?

1 canalisation de débranchement de la plaque de pression
• canalisation de débranchement de la plaque de pression
 Sortie des plats d'échangeur de chaleur
• enlevez les écrous (12a) contre dans le sens horaire
• losen tous les écrous pour le boulon de tension (12) en travers
• dévissez les écrous pour le boulon de tension (12) du boulon de tension (1)
• enlevez le joint pour le tirant (13)
• enlevez les boulons de tension (1)
• plaque de pression de poussée (10) à partir de paquet de plat
• balancez le premier plat d'échangeur de chaleur en bas 20 - 30 cm dans longitudal
direction [1]
• balancez le plat latéralement sous un angle de
30 - 45° [2]
• prenez le plat outre du cadre
• enlevez le plat par le plat de la même manière
• observez l'ordre et la position de visage des plats - après en nettoyant eux doit être
installé de retour la même manière

Nettoyage 2 des plats d'échangeur de chaleur

• rincez chaque plat avec des informations appropriées de détergent (ne doit ni la garniture ni le plat d'attaque) sur les détergents appropriés peut être obtenu à partir du fabricant d'échangeur de chaleur

• plats propres avec un pinceau

• garnitures à ne pas échanger :

- évitez le trempage du plat dans la solution de nettoyage

• garnitures à échanger :

- imbibez le plat dans la solution de nettoyage chaude (approximativement 100°C)

• aux couches épaisses de graduation :

- imbibez le plat dans la solution de nettoyage chaude (approximativement 100°C)

N'employez pas :

- brosse en acier

- grattoir ou semblable en acier

3 rassemblant

• réinstallez encore les plats nettoyés

observez

- ordre et position originaux de chaque plat (selon les nombres et le dessin de disposition de plat)

- garnitures installées et dans le bon ordre

• différents plats convenables (insertion latérale au-dessous de 30 - 40°inclination)

• plaque de pression de poussée (10) au plack de plat

• réinsérez le dos de tension des boulons (1) dans les fentes latérales

• joints d'ajustement pour le boulon de tension (13) aux boulons de tension (1)

• tendez le paquet de plat avec les écrous pour le boulon de tension (12)

- uniformément

- en travers

- observez le parallélisme entre la plaque de pression (10) et le plat de cadre (4)

• observez la limite tesnioning de la plaque d'identification

• évitez :

- overtensioning (au-dessous de la limite de tension minimale de la plaque d'identification)

- trop peu tendant (au-dessus de la limite de tension maximale de la plaque d'identification)

• fixez les écrous pour le boulon de tension (12) en montant les écrous (12a)

• reliez la canalisation encore

• commencez l'échangeur de chaleur selon la section 6
