Garnitures larges d'échangeur de chaleur de plat du modèle APV H17 de plissement pour sanitaire

Échangeur de chaleur large de plat du modèle APV H17 de plissement pour des applications et des fonctions sanitaires

Opération et configurations de Plate Heat Exchanger du modèle H17

Les échangeurs de chaleur de plat sont l'une des méthodes les plus souples et les plus rentables pour le chauffage et/ou refroidissement des fluides. Le concept de base utilise un plat ondulé de transfert de chaleur pour séparer le fluide chaud du froid et pour transférer la chaleur entre les fluides.



Le joint entre les plats est établi par une garniture périphérique qui sépare également les ports et les secteurs traversants d'écoulement avec une double barrière. La garniture permet non plus au fluide de couler en bas du canal de plat ou de le dévier au canal adjacent de plat comme représenté sur le schéma 1.



Des échangeurs de chaleur de plat peuvent être employés dans un grand choix de différentes configurations.



Une configuration est refroidissement à circuit fermé, où le milieu de refroidissement sale tel que l'eau de mer, de rivière, de lac ou de tour est isolé à l'échangeur de chaleur de plat et l'eau traitée propre est continuellement recyclée par l'usine de fabrication. Cette configuration, suivant les indications du schéma 2, protège l'équipement de processus contre le fluide de refroidissement sale.




Spécifications de Plate Heat Exchanger du modèle H17


Superficie	0.17㎡
Angle de thêta de plat	120 ° horizontal de la verticale 120 de °
Diamètre de connexion	74 millimètres
Le plat rident l'épaisseur	3mm
Largeur de Length* de centre de plat	800*150 millimètre
Forme Length*Width de plat	920*271 millimètre



Spécifications de la caractéristique H17





Région de distribution - la conception d'admission fournit une distribution efficace de produit à travers tout en créant la turbulence, n'assurant aucune tache morte.

Modèle de plissement - les divers modèles de plat sont disponibles pour réaliser l'heure de longue durée, de fixer le passage propre du produit, l'encrassement réduit et l'écoulement optimisé de CIP. Divers, interchangeables angles de plat avec les applications les plus sanitaires de suite et fonctions.

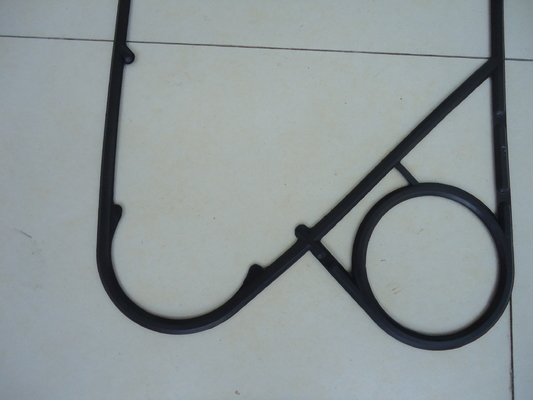

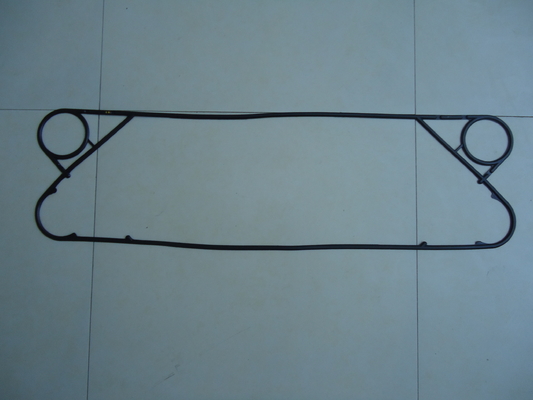

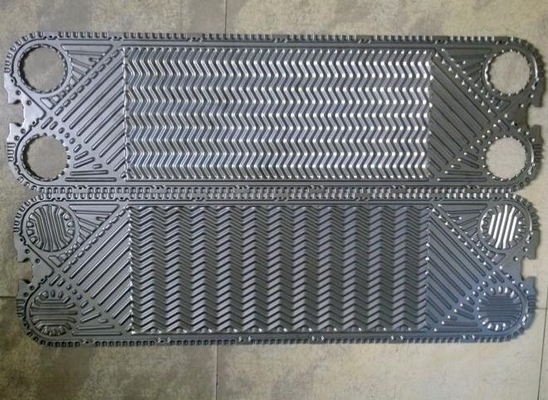

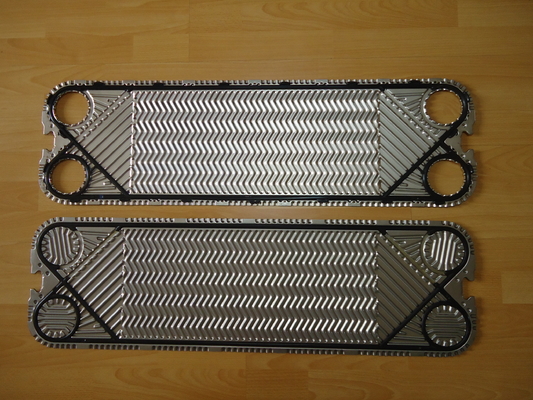

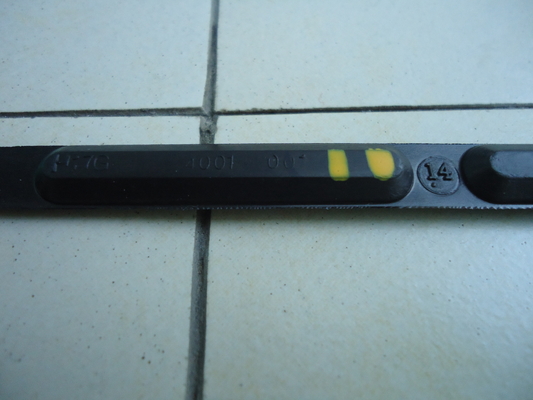

Image de garniture et de plat d'échangeur de chaleur du plat H17









H17 plaquent des caractéristiques d'Exhcanger de la chaleur et des avantages et des avantages



Les échangeurs de chaleur de plat jouent un rôle important en maximisant l'utilisation de l'énergie dans les beaucoup des processus de chauffage et de refroidissement en transférant la chaleur efficacement et en récupérant la chaleur pour l'impact sur l'environnement réduit d'utiliser-et d'énergie.



Des échangeurs de chaleur du plat N35 sont employés pour la chauffage, le refroidissement, les fonctions de condensation et d'évaporation pour plusieurs processus et applications à travers des industries - comprenant l'huile et gask, la marine, les produits chimiques, les produits pétrochimiques, la production d'électricité, les industries générales, les applications de la CAHT, et l'industrie de nourriture et de boissons. Avec un siècle d'expérience et d'une base installée énorme dans le monde entier, les pièces de la chaleur de M&C sont des conceptions prouvées qui apportent une contribution critique à la représentation, à l'efficacité, et à la fiabilité de l'année des processus des clients après année.



Caractéristiques	Avantages	Avantages
Conception de plat de panneau de lavage	Favorise la turbulence, réduit encrasser et optimise l'écoulement de CIP	Temps d'exécution maximisé Traitement doux de produit
Système de garniture de ParaClip	Soutien de verrouillage de garniture d'une meilleure intégrité de scellage	La vie améliorée de garniture Opération fiable
Modèle de flux parallèle	Dirstribution et même traitement thermique efficaces de produit Moins de différentes variantes de plat comparées aux plats diagonaux d'écoulement	Bon effet de récupération de chaleur   Les actions réduites de pièces de rechange ont exigé

Paramètres de garniture d'OEM et d'ODM PHE

Les garnitures utilisées dans des échangeurs de chaleur de plat doivent avoir la longévité en divers qualités et états liquides de la température/pression. M&C a préparé les matériaux suivants de garniture afin de soutenir une grande variété d'applications.


Matériel	Max Use Temperature	Dureté	Médias d'application
NBR	℃ 120	76±2	Alcane, alcane et d'autres médias non polaires, fioul et toute autre huile minérale ; Lubrifiants ; Huiles animales et végétales ; Eau chaude, eau de mer, etc.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	L'eau, vapeur, atmosphericozone, basé sur non pétrole ; Cétone ; Alcools etc. moyen polaire
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Acide, alcali, dissolvant organique, huile chaude
Viton A (HUILE)
Viton B
Viton G	℃ 200	80±2	L'acide fort, huile chaude a saturé l'huile chaude de vapeur
CR	-40~60℃	75±2	Réfrigérant


Paramètres de plat d'OEM et d'ODM PHE



Les plats sont particulièrement choisis parmi de divers modèles afin de réaliser le secteur optimum et l'échangeur de chaleur rentable pour chaque unité. Ces plats peuvent être classifiés dans trois le type, le type de H, L type, type de mélange.



Le plat rident



La disposition de canal d'angle faible pour le permis inférieur chute de pression des applications de condition ;



Disposition mélangée de canal pour que la disposition facultative gagne la représentation optimisée ;



La disposition courbe de canaux pour une représentation thermique plus élevée et un permis chute de pression des applications de condition



Les matériaux standard



Acier inoxydable 304



C'est le matériel de plat le plus peu coûteux de transfert de chaleur. Il a la basse résistance à la corrosion et est habituellement seulement disponible dans une épaisseur de 0.5mm. Ce type de plat de transfert de chaleur est typiquement employé dans des applications de la CAHT.



Acier inoxydable 316



C'est le matériel de plat le plus commun de transfert de chaleur et est employé dans beaucoup d'applications. l'acier inoxydable 316 a une résistance à la corrosion élevée et est en général disponible dans l'épaisseur de 0.5mm à 0.8mm.



Titane



Ce type est très résistant à l'attaque chimique, y compris la plupart des produits chimiques d'acides, de chlorure, d'eau de mer et de chlore. Cette épaisseur de titane est habituellement de 0.5mm à 0.6mm.



Hastelloy C276



D'autres noms communs : Alliage C276, Hastelloy C, ® C-276, Hastelloy C276 d'Inconel.

Hastelloy C276 est un superalliage de nickel-molybdène-chrome avec le tungstène s'est ajouté pour l'excellente résistance à la corrosion dans un grand choix d'environnements durs. L'alliage C-276 est très utilisé dans les environnements les plus durs tels que le traitement de déchets municipaux de production de traitement, de contrôle de la pollution, de pulpe et de papier de produit chimique, industriels et, et la récupération acide de gaz naturel. L'épaisseur peut s'étendre de 0.6mm à 0.8mm.



SMO 254



Sandvik 254 SMO est un acier inoxydable austénitique de haut-alliage développé pour l'usage dans l'eau de mer et d'autres médias agressifs de chlorure-incidence. Épaisseur fournie par 0.6mm à 0.8mm.



Caractéristique de plat de PHE



	CARACTÉRISTIQUE	AVANTAGES	CE QUI EST DEDANS INFORMATIQUE POUR VOUS !
	SECTEUR DE DISTRIBUTION	Distribution d'écoulement efficace	Empêche la mauvaise distribution
B	SECTEUR DE TRANSFERT ONDULÉ DU PLAT PATTERN-HEAT	Favorise la turbulence, réduit au minimum l'encrassement	Excellent effet de récupération de chaleur Maximisez d'exécution
C	PLAT FERMANT À CLEF DES SYSTÈMES	« La serrure faisante le coin » et les concepts « de serrure de bulle » assurent un paquet stable et bien aligné de plat quand l'unité est fermée	Opération sûre et économique Utilité élevée Temps d'arrêt minimum de service
D	SYSTÈME DE GARNITURE D'EASYCLIP	Les bords biseautés de garniture coupent facilement en place utilisant vos déflecteurs Reste solidement en place et fournit l'intégrité de scellage élevée	Opération fiable Facile et rapide à remplacer Outil spécial n'a pas eu besoin







Domaines d'application de PHE/occasions


Produit chimique	Soude de Coustic, engrais, produit pétrochimique, raffinerie de pétrole, huile et gros, pharmaceutique, sulfurique refroidissement acide
Nourriture	Le lait, bière, boisson non alcoolisée, sauce, vin, dérapage a monté le stérilisateur
LA CAHT	Climatisation, chauffage d'eau supérieur
Aciérie	Haut fourneau, coulée continue, C.O.G, plaquant et galvanisant, refroidissement de furmace de souffle
Métal	Électrodéposition, éteignant, anodisation, peignant
Pulpe et papier	Lessive noire, boisson alcoolisée blanche, digesteur, récupération de chaleur
Textile	Fibre synthétique, rotation, teignant
Refroidissement central	Eau de mer, eau de rivière, centrale, production combinée, marine et beaucoup d'autres.





Applications de refroidissement d'échangeur de chaleur du plat H17



• L'eau de joint pour des turbines à vapeur
• Huiles de graissage de turbine
• L'eau de haute qualité utilisée dans les passages de refroidissement de redresseur
• Huiles de cachetage de glande
• Huiles de transformateur
• A dépensé l'eau d'étang d'élément combustible
• Bouclier de neutron
• L'énergie se tiennent prêt
• Boucle bloquée se refroidissant utilisant la mer, la rivière ou les tours de refroidissement
• Refroidissement de récipient à pression



Image d'échangeur de chaleur de plat











Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;
