Garniture de vaporisateur de GEA Plate Heat Exchanger N40 pour Sugar Industry

Vaporisateurs N40 d'échangeur de chaleur de GEA Free Flow Type Plate pour Sugar Industry



Plaquez l'introduction d'échangeur de chaleur



Dans le PHE les plats créent un cadre où les plats sont pressés avec des en-têtes et des tirants, et le joint est garanti par des garnitures. Les garnitures, en plus de leur effet de scellage, servent à diriger l'écoulement des fluides, et sont placées le long des cannelures aux bords des plats.



Les températures maximales utilisées pour sceller des échangeurs de chaleur sont entre 80℃ et 200℃ tandis que les pressions peuvent atteindre la barre 25.

Les garnitures sont disponibles dans divers types de caoutchouc de butyle ou de silicone.



Les caractéristiques principales de ces types d'échangeurs de chaleur sont :

- démontage rapide et facile pour des opérations de nettoyage et de contrôle

- adaptation aux conditions de fonctionnement variables en ajoutant ou en enlevant des plats de la chaleur pour modifier l'écoulement thermique installé

- aucune fuite liquide due au cachetage non-parfait des garnitures ne souille l'autre fluide mais est dirigée loin

- des matériaux qui sont mal adaptés à la soudure, telle que le titane, peuvent être employés

- les garnitures limitent les valeurs maximum de pression et de la température

- coûts potentiellement élevés dus à la conception des moules, des presses et de tout le processus de fabrication

- coût élevé des garnitures



Spécifications de Plate Heat Exchanger du modèle N40




Superficie	0.45㎡
Angle de thêta de plat	° 180
Diamètre de connexion	120 millimètres
Le plat rident l'épaisseur	5 millimètres
Largeur de Length* de centre de plat	1227*257 millimètre
Forme Length*Width de plat	1406*432 millimètre



Matériel de garniture	La température	Fluide
Viton A/FKM	-5~180 ℃	Acide, fluide d'alcali, etc.
Viton G	-5~220 ℃	Acide de forte concentration, fluide d'alcali de forte concentration, etc.
HNBR	-15~150 ℃	L'eau minérale à hautes températures, l'eau à hautes températures, pétrole à hautes températures, etc.
NBRHT	-15~120 ℃	L'eau, eau de mer, huile minérale, eau salée
NBR	-15~110 ℃	L'eau, eau de mer, huile minérale, eau salée
HEPDM	-25~170 ℃	Eau chaude, vapeur, acide faible, alcali faible
EPDM	-25~150 ℃	Eau chaude, vapeur, acide faible, alcali faible

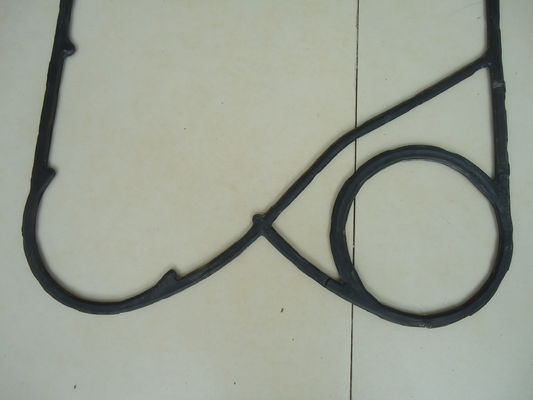

Images de garniture et de plat d'échangeur de chaleur du plat N40









Échangeur de chaleur de plat de N40 Gasketed





Si dans le chauffage ou le refroidissement des liquides contenir des particules jusqu'à de 2mm dans la taille, en vapeurs de condensation ou en gaz se refroidissant et gaz déshydratant dans des échangeurs de chaleur de plat de Varitherm de cas spéciaux offrent une solution d'une façon convaincante avec l'éventail d'applications possibles.



La série de Varitherm a deux arguments persuasifs en sa faveur. Premièrement il y a un large éventail de matériaux disponibles, y compris 1.40301/AISI304, alliage basé sur nickel, Incolloy, nickel, tantale et titane. Deuxièmement il vient avec un paquet individuel de plat qui peut être facilement augmenté pour répondre à vos futurs besoins. Et ceci fait à la série de Varitherm la solution économique optima pour juste environ chaque application.



Avantages d'un coup d'oeil
Pression de fonctionnement jusqu'à 25 barres, pression d'essai jusqu'à 32,5 barres	Plats dans divers tailles, plissements et matériaux	système sans adhésif de garniture de LocIn pour les tailles modèles VT20-VT80
Matériaux de garniture de NBR, d'EPDM et de FPM	Matériaux spéciaux de garniture, tels que le silicone, le Hypalon et le butyle disponibles sur demande	Cadres laqués pour toutes les tailles modèles
Cadres d'acier inoxydable pour les tailles modèles VT04 à VT80



Avantages d'un coup d'oeil

Haut niveau de la sécurité de production Transfert de chaleur efficace Design compact Bas risque de fuite Entretien facile



Manutention des produits douce



Le traitement doux des produits provoqués par le plissement doux fait au Varitherm le choix évident pour l'industrie de produits alimentaires.





Cadre N40



PHEs sont disponible dans diverses versions spécifiques à l'application de cadre. Les versions de base sont les conceptions de C et de B, avec la conception de B étant employée surtout pour de plus longs paquets de plat. Des variantes de ces conceptions sont marquées par d'autres abréviations.





Des versions en acier spéciales de Stianless sont utilisées dans le produit alimentaire et les applications pharmaceutiques et peuvent inclure les plats intermédiaires pour séparer les différentes sections.

Quelques cadres sont équipés des bases taille-réglables





Comment fournir l'entretien d'échangeur de chaleur de plat ?



Plaquez l'échangeur de chaleur que l'entretien est fourni par deux méthodes distinctes :

• (CIP) entretien sur place en place propre.
• Entretien de nettoyage autorisé de -site d'équipements.

La différence de base entre ces deux méthodes n'est pas comment, mais où et qui exécute l'entretien. Le CIP est exécuté dans l'usine pour la guérison rapide et l'usage continu d'équipement, et il habituellement est exécuté par la personne responsable de l'entretien. L'utilisation et l'installation de nettoyage autorisée pour l'entretien exige enlever l'équipement et l'embarquant à une installation en dehors de l'usine où a certifié le service de personnel d'entretien l'échangeur de chaleur de plat. Un oeil plus attentif à chaque méthode aidera la lumière de shel sur laquelle est le meilleur.



L'entretien de CIP en raison des avantages des turmarounds rapides dans un cycle d'entretien, CIP est une méthode attrayante d'entretien. Il est plus rapide, plus commode et simple. C'est également une méthode de nettoyage préférée quand particulièrement des liquides corrosifs sont traités. Typiquement, une opération de CIP serait comme suit :

• L'unité d'échangeur de chaleur de plat est arrêtée.
• Tous les fluides sont se sont écoulés l'unité. Les unités de passe simple sont vidange automatique. Les unités à multipassage peuvent exiger les trous de drain spéciaux.
• La solution de nettoyage pré-sélectionnée est distribuée par l'unité dans un écoulement au dessus du fond pour inonder totalement l'unité et pour empêcher l'acheminement. Quand on le détermine que la solution ne réagit plus avec les substances à l'intérieur de l'unité, le nettoyage est complet.
• L'unité est vidangée de la solution de nettoyage et, s'il y a lieu, rincée avec de l'eau et remettre en ligne.

Équipements de nettoyage autorisés. Les inconvénients des équipements de nettoyage autorisés tendent à être mesurés par le coût franc et rarement pour les vrais avantages a réalisé.



À une installation de nettoyage autorisée, chaque plat est noté et visuellement inspecté pour déterminer s'il mérite le reconditionnement. Le client est informé si n'importe quel plat est underviceable et pourquoi. L'installation contrôle son databased au conirm les caractéristiques originales de l'échangeur de chaleur de plat et puis conduit une inspection visuelle minutieuse des garnitures et des points de contact des plats restants pour déterminer s'il y a n'importe quelle érosion ou changement apparent des spécifications originales. Puis le nettoyage et le processus précis de traitement exigé est déterminé.



Des plats pression-sont lavés, rincés et soumis à l'un ou l'autre de dépouillement caustique chaud et/ou à une procédure manuelle pour la garniture et l'élimination de tartre. Ils sont soumis à l'immersion en un grand choix d'acides compatibles avec le matériel de plat pour enlever l'équilibre de tous les foulants. Des plats nettoyés sont entièrement visuellement inspectés et un échantillonnage de 10 pour cent des plats sont colorant-pénétrant examiné. Chaque plat examiné est pulvérisé avec le colorant et inspecté sous la lumière d'eltraviolet pour localiser toutes les fuites ou fissures de trou d'épingle. Après cette procédure, des plats pression-sont lavés et encore rincés pour enlever toutes les traces du colorant.



Les plats sont alors re-gasketed avec un adhésif de la garniture OEM-Spéc. qui soulage la réparation de champ si on l'exige. Les plats reçoivent une inspection complète avant d'être emballé et embarqué. Des unités sont hydrostatiquement examinées avant l'expédition.



Images d'échangeur de chaleur de plat





Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;



Marchandises d'échangeur de chaleur de plat de M&C prêtes à la livraison
