DN32 cadre de l'acier AISI 304 d'échangeur de chaleur de plat de la connexion S4 S4A Sondex pour la bière de lait

Échangeur de chaleur de plat des tailles S4/S4A Sondex de la connexion DN32 avec le cadre matériel de l'acier inoxydable AISI 304 pour la compagnie de /Beer de lait

Construction d'échangeur de chaleur de plat de S4/S4A




Le type S4A et gamme de plat de S8A avec les longueurs jusqu'à 0.75m (2,5 pi) et un « long » modèle thermique couvriront beaucoup de fonctions le ³ /h (26 gal/mn) de jusqu'à 6 m dans une solution de monopasse, signifiant que toutes les connexions sont du côté principal, ceci assureront le travail facile de tuyau et de service, et en démantelant l'échangeur pour le service, tuyau ne doit pas être enlevé.



Cette gamme de plat est conçue pour une pasteurisation de petite taille jusqu'à 3,000 l/h (selon le type du produit et du profil de température) et assure un traitement doux et doux de produit.



Le transfert de chaleur est obtenu, quand le milieu chaud transfère l'énergie par le mince, les plats forts d'écoulement entre les canaux et le livre au milieu de opposition froid sans mélanger les deux médias. Creats à contre courant d'écoulement l'efficacité optimale. La conception de plat et d'admission permet CIP efficace et facile (nettoyage en place) de toutes les surfaces de « écoulement ».

Spécifications de Plate Heat Exchanger de modèle de S4/S4A


Superficie	0.04㎡
Angle de thêta de plat	130° horizontal 130° horizontal
Diamètre de connexion	28mm
Le plat rident l'épaisseur	2,35 millimètres
Largeur de Length* de centre de plat	381*70 millimètre
Forme Length*Width de plat	449*140 millimètre

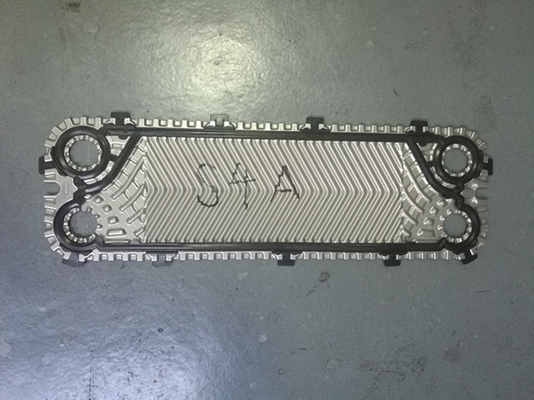

Images de garniture et de plat d'échangeur de chaleur de plat de S4/S4A





Cadres de S4/S4A



Nombre de plats	L (longueur de cadre) (millimètre)	W (millimètre)	H (millimètre)	Poids maximum, vide (kilogrammes)	Type de connexion
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	1,25 » tuyaux filetés 1" union de laiterie
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621 (24,45")	46	1,25 » tuyaux filetés 1" union de laiterie
22-32	634			49
33-55	1034			58
56-78	1334			65



Données techniques d'échangeur de chaleur de plat de S4/S4A



Type		S1	S4A	S6A	S8A
Pression d'utilisation maximale	PN (barre)	10,16
Température de fonctionnement de maximum	°C	Jusqu'à 180
Température de fonctionnement de mn		-10
Milieu d'écoulement		L'eau et différents fluides, vapeur
Volume/canal	Je	0,09	0,17	0,13	0,21
Taille de connexion		DN32/1.25 »
Type de connexion		1,25 » tuyaux ou tuyau fileté en inoxydable ou titanique (d'autres matériaux disponibles sur demande) DN 25/1" union de laiterie (pour la nourriture/cadres sanitaires d'industrie seuls)
Matériel de plat		En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, GR.1 titanique d'acier inoxydable D'autres matériaux disponibles sur demande
Épaisseur de plat	millimètre	0,5 D'autres matériaux disponibles sur demande
Matériel de garniture		NBR, EPDM, FKM D'autres matériaux disponibles sur demande
Type d'attachement de garniture		Serrure de Sonder
Revêtements dans les connexions		NBR en caoutchouc, EPDM, FKM En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Gr.1 titanique d'acier inoxydable
Vue		Cadre peint, couleur RAL 5010 (d'autres couleurs disponibles sur demande) Cadre d'acier inoxydable, conçu pour les applications sanitaires (par exemple nourriture et industries laitières)
Spécifications de peinture de vue		Peignant disponible pour les catégories C2L, C4M, C5M de corrosion



Caractéristique de plat de PHE



	CARACTÉRISTIQUE	AVANTAGES	CE QUI EST DEDANS INFORMATIQUE POUR VOUS !
	SECTEUR DE DISTRIBUTION	Distribution d'écoulement efficace	Empêche la mauvaise distribution
B	SECTEUR DE TRANSFERT ONDULÉ DU PLAT PATTERN-HEAT	Favorise la turbulence, réduit au minimum l'encrassement	Excellent effet de récupération de chaleur Maximisez d'exécution
C	PLAT FERMANT À CLEF DES SYSTÈMES	« La serrure faisante le coin » et les concepts « de serrure de bulle » assurent un paquet stable et bien aligné de plat quand l'unité est fermée	Opération sûre et économique Utilité élevée Temps d'arrêt minimum de service
D	SYSTÈME DE GARNITURE D'EASYCLIP	Les bords biseautés de garniture coupent facilement en place utilisant vos déflecteurs Reste solidement en place et fournit l'intégrité de scellage élevée	Opération fiable Facile et rapide à remplacer Outil spécial n'a pas eu besoin

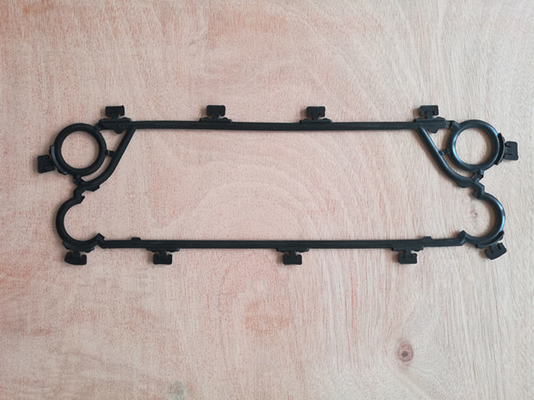

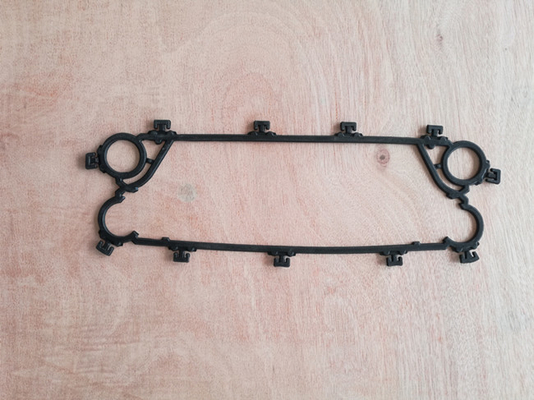

Type de garniture de PHE



Veuillez vérifier le leur sont trois le type modèle que commun de garniture sont toujours employés dans la marque de Sondex.





Type de plat de PHE



« Mettez en marche le plat avec le plat d'écoulement de main gauche de "" de garniture avec le plat droit d'écoulement de "" de garniture avec la garniture » plaque d'extrémité avec la garniture »



                        Long plat thermique                                                  Plat court thermique







• Système accrochant : Les plats comportent un système accrochant renforcé. Le système accrochant aide les plats pour résister à la force de serrage puissante, et empêche le désalignement et les effondrements faisants le coin. Ceci réalise à des plats un investissement solide, à mesure que la vie des plats est augmentée et durée de service est réduit.
• Région de distribution : Le secteur de distribution des plats est conçu pour empêcher des zones stagnantes, et assure même une distribution des médias à travers le plat entier. En outre, la chute de pression dans le secteur de distribution est minimale et utilisée sur le secteur de transmission de chaleur à la place, qui a comme conséquence une meilleure efficacité de transmission de chaleur.
• Secteur de transmission de chaleur : Avec un secteur maximisé de transmission de chaleur, nous pouvons réduire tout le nombre de plats requis pour des performances optimales. Nos modèles de plat sont réglés avec précision pour chaque application et fournir les meilleures conditions pour des solutions du transfert de chaleur. M&C vous a laissé appel votre efficacité et cadran en bas de votre consommation d'énergie.



Service et entretien d'échangeur de chaleur de plat de M&C



Nous pouvons vous aider à éviter des problèmes avant qu'ils surgissent avec un programme opérateur, s'étendant de l'appui total d'entretien à l'entretien ad hoc. Nous établirons le programme le plus approprié avec vous pour effectuer des diagnostics de représentation, cheaning et des inspections de plat, défaut vérifiant avec les remplacements rapides, et des réparations au besoin.



Nos techniciens qualifiés démantèleront vite vos échangeurs de chaleur et nettoieront expert chaque plat suivre des méthodes économiques et favorables à l'environnement. Nous aurons votre installation en service à la capacité totale encore en un rien de temps. Nous sommes entièrement équipés pour exécuter le CIP (nettoyant en place) si possible.



Si votre échangeur de chaleur de plat est défectueux ou sous-exécutant, nos services des réparations reconstitueront votre installation à l'ordre d'entretien dans un instant. Nous substituons les garnitures défectueuses ou usées, aussi bien que les plats endommagés ou disjoints, avec les originaux ou les remplacements de haute qualité qui répondent parfaitement aux caractéristiques de votre installation.



Nous pouvons également analyser votre installation actuelle pour déterminer si l'installation peut être optimisée, par exemple en augmentant le nombre de plats dans l'échangeur de chaleur. C'est un surclassement pour votre système entier, en tant qu'échangeurs de chaleur plus efficaces améliorer les performances globales tout en abaissant les coûts énergetiques.



Celui que vos besoins, nos équipes de service spécialisé se tiennent prêt pour aider.



Contrôle de qualité



Nos inspecteurs de contrôle de qualité examinent méticuleusement les plats pour des défauts. Nous effectuons des essais de colorant pour découvrir les fuites potentielles dans les plats, et réalisons des essais de gaz pour les échangeurs de chaleur ammoniaqués de plat.



Chaque plat doit satisfaire nos exigences strictes de qualité avant d'être embarquée à nos clients, pour assurer une solution durable avec une longue vie.



Nous pouvons effectuer des diagnostics sur place. Si nous découvrons les plats disjoints dans votre installation actuelle, nous pouvons les remplacer par les plats performants qui augmentent le relability et l'efficacité de votre système.





Images d'échangeur de chaleur de plat









Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;
