Joint en caoutchouc de plat d'échangeur de chaleur de Sondex Danfoss S7 S7A pour l'échangeur de chaleur de petite taille de plat

Plat et joint en caoutchouc d'échangeur de chaleur de Sondex/Danfoss S7/S7A pour l'échangeur de chaleur de petite taille de plat

Construction d'échangeur de chaleur de plat de S7/S7A




Vue	Plats	Garnitures
L'échangeur de chaleur se compose d'un plat de cadre (tête), d'une plaque de pression (disciple), d'une barre de transport, d'une barre inférieure et d'une colonne. Des boulons de lien (fixage) sont utilisés pour presser le paquet de plat ensemble. La taille et le nombre est selon le type d'échangeur de chaleur.	Le paquet de plat se compose des plats avec une cannelure le long de la jante du plat et autour des ports. Le nombre de plats est, aussi bien que la taille et la dimension, personne à charge sur la sortie thermique exigée. Selon les plats inoxydables d'application ou titaniques pourrait être employé	La cannelure a fourni dans les plats tient la garniture spéciale. Le but de cette garniture est d'empêcher l'entremêlement des médias et la fuite à l'extérieur. Les garnitures sont choisies pour adapter à la combinaison réelle de la température, résistance et possible chimiques d'autres conditions à considérer. Elles peuvent être fournies dans Viton, nitriles ou EPDM.

Spécifications de Plate Heat Exchanger de modèle de S7/S7A


Superficie	0.07㎡
Angle de thêta de plat	55° 125°
Diamètre de connexion	60mm
Le plat rident l'épaisseur	2,6 millimètres
Largeur de Length* de centre de plat	394*126 millimètre
Forme Length*Width de plat	498*230 millimètre



L'information technique d'échangeur de chaleur de plat de S7/S7A





Vue	Cadre peint Cadre d'acier inoxydable, conçu pour la nourriture et l'industrie quotidienne Les deux cadres vient avec maintenir des boulons placés autour du bord de cadre.
Pression de conception	Cadres peints : 1.0/1.5/2.5 MPA. (145/217/362 LIVRE PAR POUCE CARRÉ) Cadre d'acier inoxydable : 1.0/1.6 MPA (145/232 livre par pouce carré)
Cadres intermédiaires	Cadres intermédiaires et blocs faisants le coin en acier inoxydable.
Connexions	» Bride DN150/6 en acier au carbone, rubberlined ou cladded avec AISI 316 ou titanique Syndicats de la laiterie DN100/4 », DN125/5 » et DN150/6 » Selon toutes les normes connues.
Matériel de plat	AISI304/316, 254 SMO et titane.  D'autres matériaux disponibles sur demande.
Garnitures	La garniture est placée dans la cannelure fermée de garniture, qui est constituée par les plats. Cette conception rend le plat approprié aux pressions d'utilisation élevées. Les plats sont fortement guidés pendant l'assemblée de l'échangeur de chaleur de plat. Matériaux : NBR, EPDM et Viton. D'autres matériaux disponibles sur demande.
Équipement supplémentaire	Couverture de sécurité en acier inoxydable Veste isolante Clé se réunissante Pieds de base de cadre commun Bride d'instrument Thermomètre et manomètre

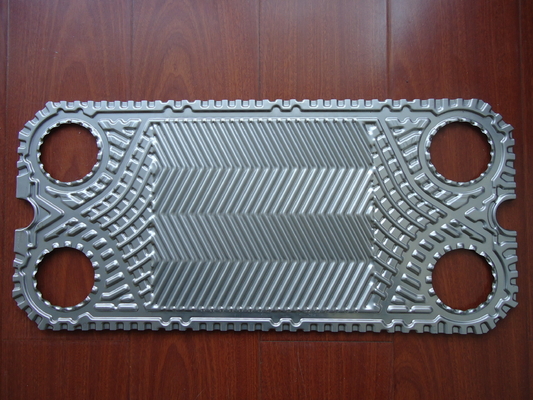

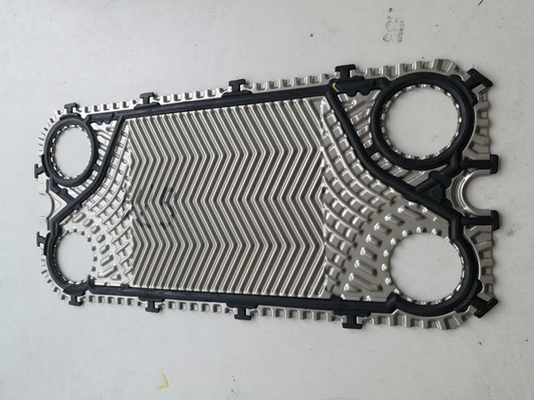

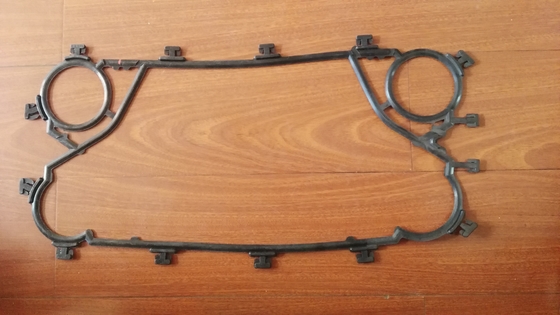

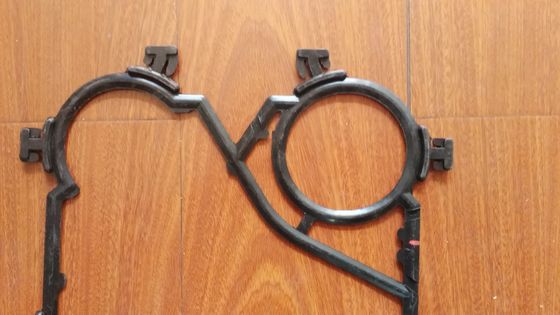

Images de garniture et de plat d'échangeur de chaleur de plat de S7/S7A









Cadres de S7/S7A



Nombre de plats	L (longueur de cadre) (millimètre)	W (millimètre)	H (millimètre)	Poids maximum, vide (kilogrammes)	Type de connexion
S7A IS16
7-39	429	300 (11,81")	745 (29,33")	111	Flang DN50 ou 2" tuyau fileté BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11,81")	694 (27,32")	116	2" a fileté le tuyau BSP
51-69	537			127
70-87	637			139



Caractéristique de plat de PHE



	CARACTÉRISTIQUE	AVANTAGES	CE QUI EST DEDANS INFORMATIQUE POUR VOUS !
	SECTEUR DE DISTRIBUTION	Distribution d'écoulement efficace	Empêche la mauvaise distribution
B	SECTEUR DE TRANSFERT ONDULÉ DU PLAT PATTERN-HEAT	Favorise la turbulence, réduit au minimum l'encrassement	Excellent effet de récupération de chaleur Maximisez d'exécution
C	PLAT FERMANT À CLEF DES SYSTÈMES	« La serrure faisante le coin » et les concepts « de serrure de bulle » assurent un paquet stable et bien aligné de plat quand l'unité est fermée	Opération sûre et économique Utilité élevée Temps d'arrêt minimum de service

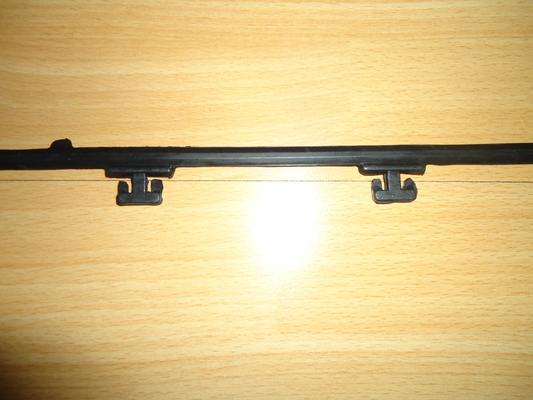

D	SYSTÈME DE GARNITURE D'EASYCLIP	Les bords biseautés de garniture coupent facilement en place utilisant vos déflecteurs Reste solidement en place et fournit l'intégrité de scellage élevée	Opération fiable Facile et rapide à remplacer Outil spécial n'a pas eu besoin







Type de garniture de PHE



Veuillez vérifier le leur sont trois le type modèle que commun de garniture sont toujours employés dans la marque de Sondex.





Type de plat de PHE



« Mettez en marche le plat avec le plat d'écoulement de main gauche de "" de garniture avec le plat droit d'écoulement de "" de garniture avec la garniture » plaque d'extrémité avec la garniture »



                        Long plat thermique                                                  Plat court thermique







• Système accrochant : Les plats comportent un système accrochant renforcé. Le système accrochant aide les plats pour résister à la force de serrage puissante, et empêche le désalignement et les effondrements faisants le coin. Ceci réalise à des plats un investissement solide, à mesure que la vie des plats est augmentée et durée de service est réduit.
• Région de distribution : Le secteur de distribution des plats est conçu pour empêcher des zones stagnantes, et assure même une distribution des médias à travers le plat entier. En outre, la chute de pression dans le secteur de distribution est minimale et utilisée sur le secteur de transmission de chaleur à la place, qui a comme conséquence une meilleure efficacité de transmission de chaleur.
• Secteur de transmission de chaleur : Avec un secteur maximisé de transmission de chaleur, nous pouvons réduire tout le nombre de plats requis pour des performances optimales. Nos modèles de plat sont réglés avec précision pour chaque application et fournir les meilleures conditions pour des solutions du transfert de chaleur. M&C vous a laissé appel votre efficacité et cadran en bas de votre consommation d'énergie.



Service et entretien d'échangeur de chaleur de plat de M&C



Nous pouvons vous aider à éviter des problèmes avant qu'ils surgissent avec un programme opérateur, s'étendant de l'appui total d'entretien à l'entretien ad hoc. Nous établirons le programme le plus approprié avec vous pour effectuer des diagnostics de représentation, cheaning et des inspections de plat, défaut vérifiant avec les remplacements rapides, et des réparations au besoin.



Nos techniciens qualifiés démantèleront vite vos échangeurs de chaleur et nettoieront expert chaque plat suivre des méthodes économiques et favorables à l'environnement. Nous aurons votre installation en service à la capacité totale encore en un rien de temps. Nous sommes entièrement équipés pour exécuter le CIP (nettoyant en place) si possible.



Si votre échangeur de chaleur de plat est défectueux ou sous-exécutant, nos services des réparations reconstitueront votre installation à l'ordre d'entretien dans un instant. Nous substituons les garnitures défectueuses ou usées, aussi bien que les plats endommagés ou disjoints, avec les originaux ou les remplacements de haute qualité qui répondent parfaitement aux caractéristiques de votre installation.



Nous pouvons également analyser votre installation actuelle pour déterminer si l'installation peut être optimisée, par exemple en augmentant le nombre de plats dans l'échangeur de chaleur. C'est un surclassement pour votre système entier, en tant qu'échangeurs de chaleur plus efficaces améliorer les performances globales tout en abaissant les coûts énergetiques.



Celui que vos besoins, nos équipes de service spécialisé se tiennent prêt pour aider.



Contrôle de qualité



Nos inspecteurs de contrôle de qualité examinent méticuleusement les plats pour des défauts. Nous effectuons des essais de colorant pour découvrir les fuites potentielles dans les plats, et réalisons des essais de gaz pour les échangeurs de chaleur ammoniaqués de plat.



Chaque plat doit satisfaire nos exigences strictes de qualité avant d'être embarquée à nos clients, pour assurer une solution durable avec une longue vie.



Nous pouvons effectuer des diagnostics sur place. Si nous découvrons les plats disjoints dans votre installation actuelle, nous pouvons les remplacer par les plats performants qui augmentent le relability et l'efficacité de votre système.





Résolution des problèmes de PHE



Si vous avez des problèmes avec votre type de plat échangeur de chaleur, dans la plupart des cas ceux-ci peuvent être résolus par votre propre personnel. Veuillez trouver au-dessous d'un résumé des causes et des solutions possibles de problèmes aussi bien que possible.



Une condition pour le fonctionnement approprié continu de votre type de plat échangeur de chaleur est en stricte conformité avec les valeurs permises pour la pression et la température a mentionné de la plaque d'identification.

Dépassant ces valeurs, même pendant que les crêtes brèves d'une pression endommageront l'unité et seront la cause des problèmes.



Pour éviter des réparations coûteuses, nous vous conseillons d'avoir le travail et l'entretien d'installation effectués par le personnel correctement qualifié. Vous pouvez également nous contacter.



Problème	Cause possible	Solution possible
Fuite	Aux connexions	Vérifiez les revêtements en caoutchouc (si adapté) Vérifiez la garniture de bride (si adapté) Vérifiez le joint circulaire Adaptez les tuyaux sans tension
	Mélange de primaire et de secondaire   circuit	Examinez les plats pour déceler les trous et/ou les fissures
	En paquet de plat	Vérifiez l'assemblée Vérifiez l'état des garnitures Vérifiez la position appropriée de la garniture
	Les conditions de fonctionnement dévient   des spécifications	Ajustez les conditions de fonctionnement
Insuffisant   Capacité	Air dans le système	Chassez l'air le système de tuyau Examinez le travail de tuyau pour assurer les pièges d'air possibles
	Les conditions de fonctionnement dévient   des spécifications	Ajustez les conditions de fonctionnement
	L'échangeur de chaleur est sale	Nettoyez l'échangeur de chaleur
	Les connexions ont été   échangé	Refaites le travail de tuyau
Trop haut   chute de pression	Écoulement grand l'écoulement de conception	Ajustez l'écoulement
	Canaux dans des plats bloqués	Affleurant/propre
	Mesures incorrectes	Vérifiez le manomètre
	Déviation moyenne de la conception	L'addition par exemple de l'antigel augmentera la chute de pression
	Air dans le système	Chassez l'air le système de tuyau Examinez le travail de tuyau pour assurer les pièges d'air possibles



Images d'échangeur de chaleur de plat







Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;
