Type garniture de la réfrigération S187 S188 Sonderlock de PHE

Plats d'échangeur de chaleur de plat de Sondex S187/S188 de pièces d'échangeur de chaleur de réfrigération et garnitures collés et type de Sonderlock

Principe de fonctionnement d'échangeur de chaleur du plat S187/S188




Transfert de chaleur



Passant l'énergie d'un milieu à l'autre afin de réchauffer non plus ou refroidir les médias, est la base du transfert de chaleur. Ceci peut être fait en traitant les médias dans un échangeur de chaleur.

Les échangeurs de chaleur de plat utilisent les plats très efficaces d'écoulement pour réaliser le transfert de chaleur, et sont supérieurs aux échangeurs de chaleur turbular et à d'autres conceptions d'échangeur de chaleur de plat en termes d'efficacité de transfert de chaleur, d'espace requis et facilité de l'entretien.



Distribution des médias





Les médias sont distribués dans un écoulement à contre courant dans l'échangeur de chaleur de plat et sont présentés dans le système par l'intermédiaire des admissions. Des admissions, la cascade de médias par le secteur de distribution qui est psecially conçu pour éliminer « des zones en angle mort » et pour assurer un optimal, même distribution des médias à travers le secteur de transmission de chaleur des plats.



Région de transmission de chaleur



Le secteur de transmission de chaleur est la plupart de part importante du plat quand il s'agit de transfert de chaleur elle-même. Le milieu chaud transfère son énergie par le plat, aux médias froids du côté oppsing du plat. Les plats agissent en tant que « séparateurs » qui empêchent les médias de se mélanger.



Modèle de plat



Les médias traversent les canaux du modèle qui est pressé dans le secteur de transmission de chaleur de chaque plat. Les modèles sont disponibles dans de nombreux types, chacun avec ses propres propriétés uniques et but. En soi, les modèles ont le grand impact sur l'efficacité de transfert de chaleur de l'échangeur de chaleur et doivent être soigneusement choisis d'adapter aux conditions spécifiques de chaque devoir thermique.

Spécifications de Plate Heat Exchanger du modèle S187/S188


Superficie	1.88㎡
Angle de thêta de plat	50° 126°
Diamètre de connexion	303mm
Le plat rident l'épaisseur	3,5 millimètres
Largeur de Length* de centre de plat	2120*480 millimètre
Forme Length*Width de plat	2504*868 millimètre

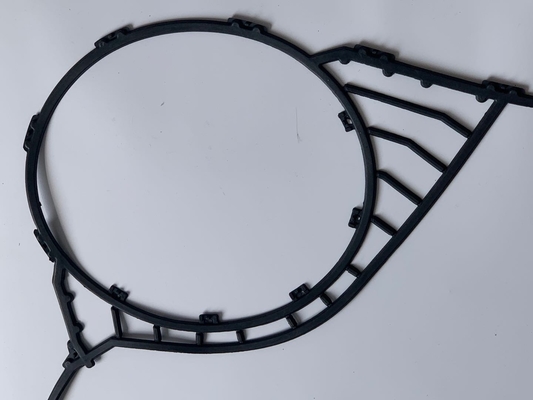

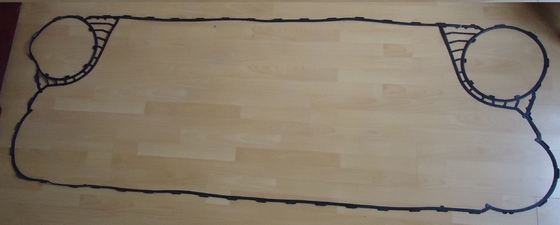

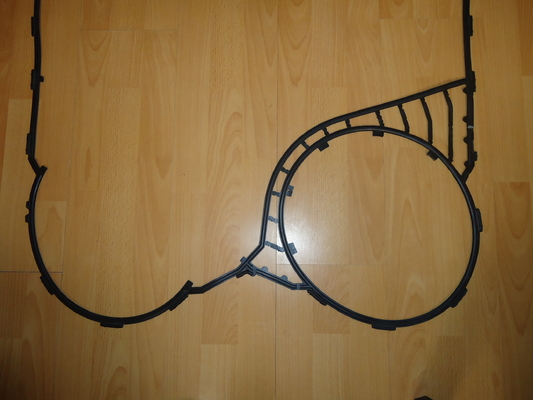

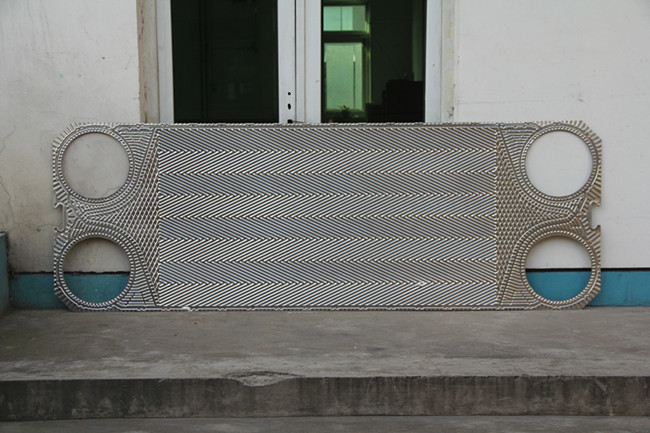

Images de garniture et de plat d'échangeur de chaleur du plat S187/S188









Cadres S187/S188



Nombre de plats	L (longueur de cadre) (millimètre)	W (millimètre)	H (millimètre)	Poids maximum, vide (kilogrammes)	Type de connexion
S19A IS16
7-29	830	970 (38,19")	2996 (117,95")	3553	Bride DN300 ou 12" bride
30-95	1230			4226
96-145	1530			4752
146-179	1730			5132
180-262	2230			5988
263-345	2730			6878
346-429	3230			7848
430-595	4230		3248 (127.87")	9652
596-762	5230			11554
763-929	6230			13463
S19A IS25
7-26	850	1030 (40,55")	2996 (117,95")	4540	Bride DN300 ou 12" bride
27-91	1250			5323
92-140	1550			5958
141-173	1750			6412
174-255	2250			7435
256-337	2750			8590
338-419	3250			9693
420-583	4250		3248 (127.87")	11896
584-747	5250			14230
748-911	6250			16437



Données techniques d'échangeur de chaleur du plat S187/S188





Type		S81	S121	S188	S251
Pression d'utilisation maximale	PN (barre)	10,16,25
Température de fonctionnement de maximum	°C	Jusqu'à 180
Température de fonctionnement de mn		-10
Milieu d'écoulement		L'eau et différents fluides, vapeur
Volume/canal	Je	3,1	4,7	7,3	9,8
Taille de connexion		DN300/12"
Type de connexion		DN 300/12" brides, acier au carbone, rubberlined ou cladded avec AISI 316L (d'autres matériaux disponibles sur demande)
Matériel de plat		En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, GR.1 titanique d'acier inoxydable D'autres matériaux disponibles sur demande
Épaisseur de plat	millimètre	0,5, 0,6, 0,7 D'autres matériaux disponibles sur demande
Matériel de garniture		NBR, EPDM, FKM D'autres matériaux disponibles sur demande
Type d'attachement de garniture		Serrure de Sonder
Revêtements dans les connexions		NBR en caoutchouc, EPDM, FKM En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Gr.1 titanique d'acier inoxydable
Vue		Cadre peint, couleur RAL 5010 (d'autres couleurs disponibles sur demande) Cadre d'acier inoxydable, conçu pour les applications sanitaires (par exemple nourriture et industries laitières)
Spécifications de peinture de vue		Peignant disponible pour les catégories C2L, C4M, C5M de corrosion



Type de garniture de PHE



Veuillez vérifier le leur sont trois le type modèle que commun de garniture sont toujours employés dans la marque de Sondex.





Type de plat de PHE



« Mettez en marche le plat avec le plat d'écoulement de main gauche de "" de garniture avec le plat droit d'écoulement de "" de garniture avec la garniture » plaque d'extrémité avec la garniture »



                        Long plat thermique                                                  Plat court thermique





Service et entretien d'échangeur de chaleur de plat de M&C



Nous pouvons vous aider à éviter des problèmes avant qu'ils surgissent avec un programme opérateur, s'étendant de l'appui total d'entretien à l'entretien ad hoc. Nous établirons le programme le plus approprié avec vous pour effectuer des diagnostics de représentation, cheaning et des inspections de plat, défaut vérifiant avec les remplacements rapides, et des réparations au besoin.



Nos techniciens qualifiés démantèleront vite vos échangeurs de chaleur et nettoieront expert chaque plat suivre des méthodes économiques et favorables à l'environnement. Nous aurons votre installation en service à la capacité totale encore en un rien de temps. Nous sommes entièrement équipés pour exécuter le CIP (nettoyant en place) si possible.



Si votre échangeur de chaleur de plat est défectueux ou sous-exécutant, nos services des réparations reconstitueront votre installation à l'ordre d'entretien dans un instant. Nous substituons les garnitures défectueuses ou usées, aussi bien que les plats endommagés ou disjoints, avec les originaux ou les remplacements de haute qualité qui répondent parfaitement aux caractéristiques de votre installation.



Nous pouvons également analyser votre installation actuelle pour déterminer si l'installation peut être optimisée, par exemple en augmentant le nombre de plats dans l'échangeur de chaleur. C'est un surclassement pour votre système entier, en tant qu'échangeurs de chaleur plus efficaces améliorer les performances globales tout en abaissant les coûts énergetiques.



Celui que vos besoins, nos équipes de service spécialisé se tiennent prêt pour aider.



Contrôle de qualité



Nos inspecteurs de contrôle de qualité examinent méticuleusement les plats pour des défauts. Nous effectuons des essais de colorant pour découvrir les fuites potentielles dans les plats, et réalisons des essais de gaz pour les échangeurs de chaleur ammoniaqués de plat.



Chaque plat doit satisfaire nos exigences strictes de qualité avant d'être embarquée à nos clients, pour assurer une solution durable avec une longue vie.



Nous pouvons effectuer des diagnostics sur place. Si nous découvrons les plats disjoints dans votre installation actuelle, nous pouvons les remplacer par les plats performants qui augmentent le relability et l'efficacité de votre système.





Résolution des problèmes de PHE



Si vous avez des problèmes avec votre type de plat échangeur de chaleur, dans la plupart des cas ceux-ci peuvent être résolus par votre propre personnel. Veuillez trouver au-dessous d'un résumé des causes et des solutions possibles de problèmes aussi bien que possible.



Une condition pour le fonctionnement approprié continu de votre type de plat échangeur de chaleur est en stricte conformité avec les valeurs permises pour la pression et la température a mentionné de la plaque d'identification.

Dépassant ces valeurs, même pendant que les crêtes brèves d'une pression endommageront l'unité et seront la cause des problèmes.



Pour éviter des réparations coûteuses, nous vous conseillons d'avoir le travail et l'entretien d'installation effectués par le personnel correctement qualifié. Vous pouvez également nous contacter.



Problème	Cause possible	Solution possible
Fuite	Aux connexions	Vérifiez les revêtements en caoutchouc (si adapté) Vérifiez la garniture de bride (si adapté) Vérifiez le joint circulaire Adaptez les tuyaux sans tension
	Mélange de primaire et de secondaire   circuit	Examinez les plats pour déceler les trous et/ou les fissures
	En paquet de plat	Vérifiez l'assemblée Vérifiez l'état des garnitures Vérifiez la position appropriée de la garniture
	Les conditions de fonctionnement dévient   des spécifications	Ajustez les conditions de fonctionnement
Insuffisant   Capacité	Air dans le système	Chassez l'air le système de tuyau Examinez le travail de tuyau pour assurer les pièges d'air possibles
	Les conditions de fonctionnement dévient   des spécifications	Ajustez les conditions de fonctionnement
	L'échangeur de chaleur est sale	Nettoyez l'échangeur de chaleur
	Les connexions ont été   échangé	Refaites le travail de tuyau
Trop haut   chute de pression	Écoulement grand l'écoulement de conception	Ajustez l'écoulement
	Canaux dans des plats bloqués	Affleurant/propre
	Mesures incorrectes	Vérifiez le manomètre
	Déviation moyenne de la conception	L'addition par exemple de l'antigel augmentera la chute de pression
	Air dans le système	Chassez l'air le système de tuyau Examinez le travail de tuyau pour assurer les pièges d'air possibles



Images d'échangeur de chaleur de plat







Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;
