Joint d'échangeur de chaleur de S8 S8A Sondex Danfoss pour la pasteurisation de petite taille

Échangeur de chaleur de plat de S8/S8A Sondex/Danfoss pour la pasteurisation de petite taille utilisée dans l'industrie alimentaire

Conception de bases d'échangeur de chaleur de plat de S8/S8A




Le type S4A et gamme de plat de S8A avec les longueurs jusqu'à 0.75m (2,5 pi) et un « long » modèle thermique couvriront beaucoup de fonctions le ³ /h (26 gal/mn) de jusqu'à 6 m dans une solution de monopasse, signifiant que toutes les connexions sont du côté principal, ceci assureront le travail facile de tuyau et de service, et en démantelant l'échangeur pour le service, tuyau ne doit pas être enlevé.



Cette gamme de plat est conçue pour une pasteurisation de petite taille jusqu'à 3,000 l/h (selon le type du produit et du profil de température) et assure un traitement doux et doux de produit.



Le transfert de chaleur est obtenu, quand le milieu chaud transfère l'énergie par le mince, les plats forts d'écoulement entre les canaux et le livre au milieu de opposition froid sans mélanger les deux médias. Creats à contre courant d'écoulement l'efficacité optimale. La conception de plat et d'admission permet CIP efficace et facile (nettoyage en place) de toutes les surfaces de « écoulement ».

Spécifications de Plate Heat Exchanger de modèle de S8/S8A


Superficie	0.08㎡
Angle de thêta de plat	130° horizontal 130° vertical
Diamètre de connexion	28mm
Le plat rident l'épaisseur	2,35 millimètres
Largeur de Length* de centre de plat	656*70 millimètre
Forme Length*Width de plat	724*140 millimètre

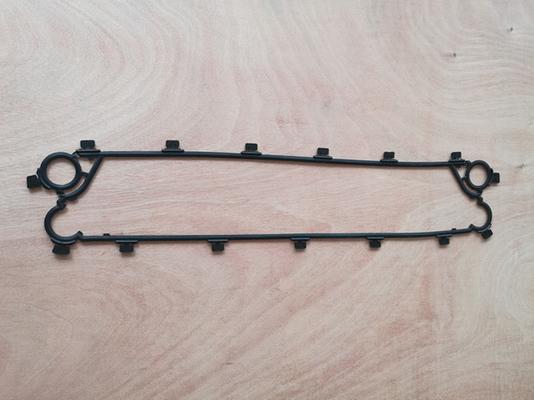

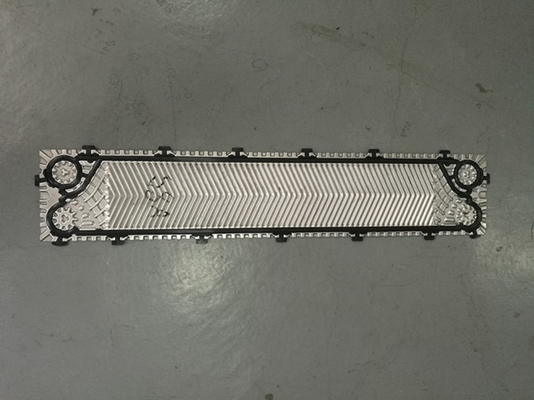

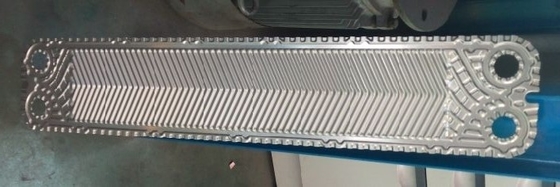

Images de garniture et de plat d'échangeur de chaleur de plat de S8/S8A









Cadres de S8/S8A



Nombre de plats	L (longueur de cadre) (millimètre)	W (millimètre)	H (millimètre)	Poids maximum, vide (kilogrammes)	Type de connexion
S8A FG16
7-19	275	200 (7,87")	758 (29,84")	74	» Union de la laiterie DN25/1
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943 (35,95" - 37,13")	77	» Union de la laiterie DN25/1
56-75	548			83
76-95	648			109
96-124	798			140



Données techniques d'échangeur de chaleur de plat de S8/S8A



Type		S1	S4A	S6A	S8A
Pression d'utilisation maximale	PN (barre)	10,16
Température de fonctionnement de maximum	°C	Jusqu'à 180
Température de fonctionnement de mn		-10
Milieu d'écoulement		L'eau et différents fluides, vapeur
Volume/canal	Je	0,09	0,17	0,13	0,21
Taille de connexion		DN32/1.25 »
Type de connexion		1,25 » tuyaux ou tuyau fileté en inoxydable ou titanique (d'autres matériaux disponibles sur demande) DN 25/1" union de laiterie (pour la nourriture/cadres sanitaires d'industrie seuls)
Matériel de plat		En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, GR.1 titanique d'acier inoxydable D'autres matériaux disponibles sur demande
Épaisseur de plat	millimètre	0,5  D'autres matériaux disponibles sur demande
Matériel de garniture		NBR, EPDM, FKM  D'autres matériaux disponibles sur demande
Type d'attachement de garniture		Serrure de Sonder
Revêtements dans les connexions		NBR en caoutchouc, EPDM, FKM En 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Gr.1 titanique d'acier inoxydable
Vue		Cadre peint, couleur RAL 5010 (d'autres couleurs disponibles sur demande) Cadre d'acier inoxydable, conçu pour les applications sanitaires (par exemple nourriture et industries laitières)
Spécifications de peinture de vue		Peignant disponible pour les catégories C2L, C4M, C5M de corrosion



Caractéristique de plat de PHE



	CARACTÉRISTIQUE	AVANTAGES	CE QUI EST DEDANS INFORMATIQUE POUR VOUS !
	SECTEUR DE DISTRIBUTION	Distribution d'écoulement efficace	Empêche la mauvaise distribution
B	SECTEUR DE TRANSFERT ONDULÉ DU PLAT PATTERN-HEAT	Favorise la turbulence, réduit au minimum l'encrassement	Excellent effet de récupération de chaleur Maximisez d'exécution
C	PLAT FERMANT À CLEF DES SYSTÈMES	« La serrure faisante le coin » et les concepts « de serrure de bulle » assurent un paquet stable et bien aligné de plat quand l'unité est fermée	Opération sûre et économique Utilité élevée Temps d'arrêt minimum de service
D	SYSTÈME DE GARNITURE D'EASYCLIP	Les bords biseautés de garniture coupent facilement en place utilisant vos déflecteurs Reste solidement en place et fournit l'intégrité de scellage élevée	Opération fiable Facile et rapide à remplacer Outil spécial n'a pas eu besoin

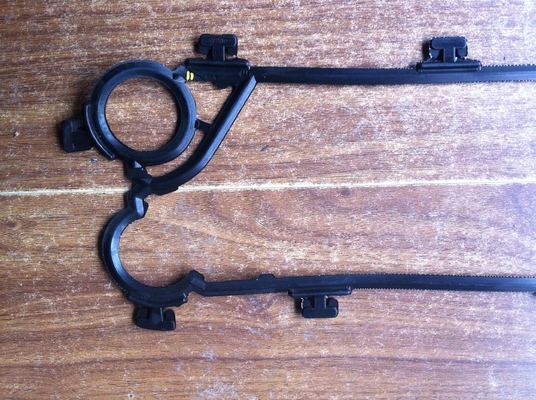

Type de garniture de PHE



Veuillez vérifier le leur sont trois le type modèle que commun de garniture sont toujours employés dans la marque de Sondex.





Type de plat de PHE



« Mettez en marche le plat avec le plat d'écoulement de main gauche de "" de garniture avec le plat droit d'écoulement de "" de garniture avec la garniture » plaque d'extrémité avec la garniture »



                        Long plat thermique                                                  Plat court thermique





Résolution des problèmes de PHE



Si vous avez des problèmes avec votre type de plat échangeur de chaleur, dans la plupart des cas ceux-ci peuvent être résolus par votre propre personnel. Veuillez trouver au-dessous d'un résumé des causes et des solutions possibles de problèmes aussi bien que possible.



Une condition pour le fonctionnement approprié continu de votre type de plat échangeur de chaleur est en stricte conformité avec les valeurs permises pour la pression et la température a mentionné de la plaque d'identification.

Dépassant ces valeurs, même pendant que les crêtes brèves d'une pression endommageront l'unité et seront la cause des problèmes.



Pour éviter des réparations coûteuses, nous vous conseillons d'avoir le travail et l'entretien d'installation effectués par le personnel correctement qualifié. Vous pouvez également nous contacter.



Problème	Cause possible	Solution possible
Fuite	Aux connexions	Vérifiez les revêtements en caoutchouc (si adapté) Vérifiez la garniture de bride (si adapté) Vérifiez le joint circulaire Adaptez les tuyaux sans tension
	Mélange de primaire et de secondaire   circuit	Examinez les plats pour déceler les trous et/ou les fissures
	En paquet de plat	Vérifiez l'assemblée Vérifiez l'état des garnitures Vérifiez la position appropriée de la garniture
	Les conditions de fonctionnement dévient   des spécifications	Ajustez les conditions de fonctionnement
Insuffisant   Capacité	Air dans le système	Chassez l'air le système de tuyau Examinez le travail de tuyau pour assurer les pièges d'air possibles
	Les conditions de fonctionnement dévient   des spécifications	Ajustez les conditions de fonctionnement
	L'échangeur de chaleur est sale	Nettoyez l'échangeur de chaleur
	Les connexions ont été   échangé	Refaites le travail de tuyau
Trop haut   chute de pression	Écoulement grand l'écoulement de conception	Ajustez l'écoulement
	Canaux dans des plats bloqués	Affleurant/propre
	Mesures incorrectes	Vérifiez le manomètre
	Déviation moyenne de la conception	L'addition par exemple de l'antigel augmentera la chute de pression
	Air dans le système	Chassez l'air le système de tuyau Examinez le travail de tuyau pour assurer les pièges d'air possibles



Images d'échangeur de chaleur de plat











Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;



Marchandises d'échangeur de chaleur de plat de M&C prêtes à la livraison
