OEM PHE de Varitherm GEA Plate Heat Exchangers VT20 plaque des garnitures pour l'industrie alimentaire

Plats et garnitures d'OEM PHE de Varitherm GEA Plate Heat Exchangers VT20/VT20P/VT20M dans l'industrie alimentaire

Construction de VT20/VT20P/VT20M Plate Heat Exchanger



Avec Safetytherm, les experts ont réussi à concevoir une version extrêmement fiable d'un échangeur de chaleur scellé conventionnel de plat. Deux plats extrêmement minces avec des ouvertures soudées d'admission et de débouché forment un petit espace de fuite dans un plat de double-mur. Dans rarement l'événement d'une fente de plat se produisant, cette solution intelligente avec les canaux spéciaux de fuite s'assure qu'un mélange d'un milieu non compatible est exclu et la fuite est évidente.



Le design compact et la fonction de Safetytherm répond aux niveaux élevés. Nos clients peuvent être certains d'une chose : Safetytherm est un exemple brillant d'une solution efficace et de bas-entretien de double-plat qui garantit un haut niveau de la sécurité de production.

Spécifications de Plate Heat Exchanger du modèle VT20




Superficie	0.26㎡
Angle de thêta de plat	127 ° du ° 127
Diamètre de connexion	79 millimètres
Le plat rident l'épaisseur	3,9 millimètres
Largeur de Length* de centre de plat	868 * 212 millimètres
Forme Length*Width de plat	999 * 337 millimètres



L'information technique d'échangeur de chaleur de plat de VT20 /VT20P/VT20M





Modèle	Taille de connexion	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3" (DN80)	21,4" (620mm)	56,6" (1488mm)	Jusqu'à 127" (3235mm)
VT40 Safetytherm	5" (DN125)	28,0" (710mm)	74,2" (1885mm)	Jusqu'à 139" (3535mm)



Plat de transfert de chaleur : acier inoxydable 316L.

Garniture : NBR, EPDM, Viton, et d'autres sur demande.

Connexion gauche : Bride soudée sur demande rayée et augmentée sans doublure, en métal de cou et d'autres.

Pression maximum de conception : 230 psig (barg 16)

La température maximum de conception : 370 ° F (°C) 190, selon la sélection de garniture

Débit liquide maximum approximatif : VT20 Saftetytherm : 440 gal/mn (³ /hour de 100m)

                                                                        VT40 Saftetytherm : 924 gal/mn (³ /hour de 210m)

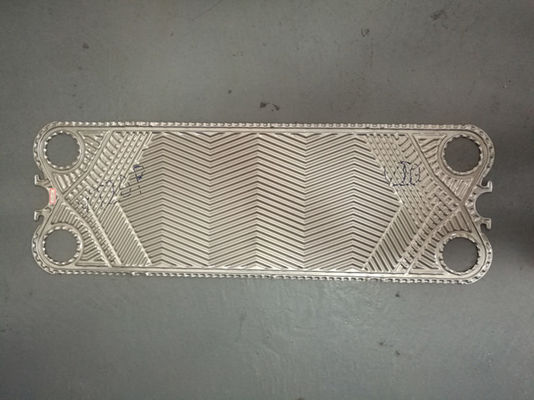

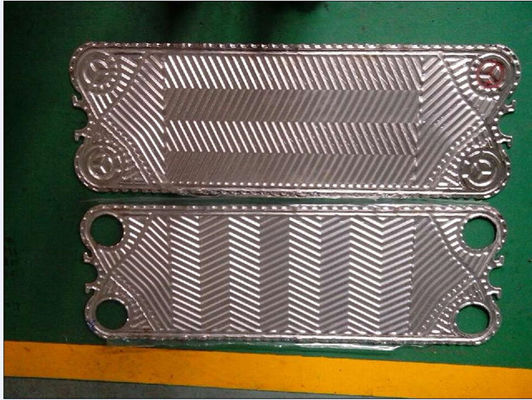

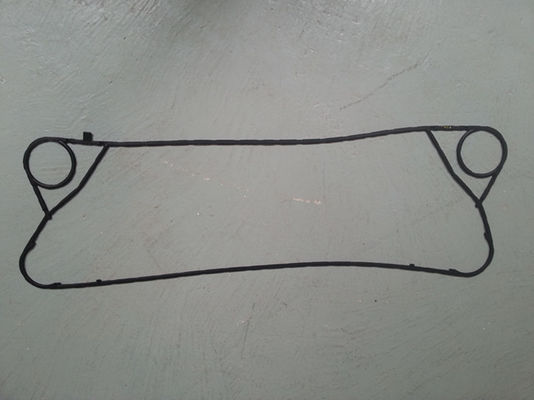

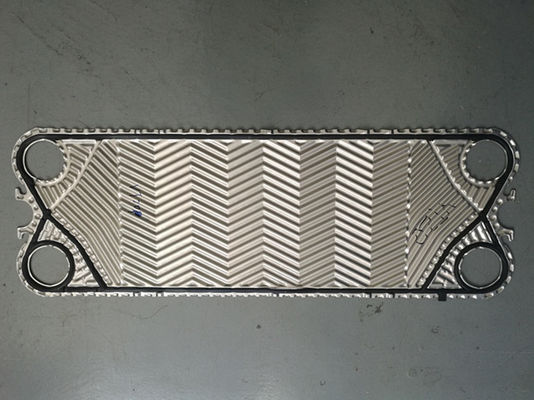

Images de garniture et de plat d'échangeur de chaleur de plat de VT20 /VT20P/VT20M





Échangeur de chaleur de plat de VT20/VT20P/VT20M Gasketed - variété systématique de produit de Varitherm





Si dans le chauffage ou le refroidissement des liquides contenir des particules jusqu'à de 2mm dans la taille, en vapeurs de condensation ou en gaz se refroidissant et gaz déshydratant dans des échangeurs de chaleur de plat de Varitherm de cas spéciaux offrent une solution d'une façon convaincante avec l'éventail d'applications possibles.



La série de Varitherm a deux arguments persuasifs en sa faveur. Premièrement il y a un large éventail de matériaux disponibles, y compris 1.40301/AISI304, alliage basé sur nickel, Incolloy, nickel, tantale et titane. Deuxièmement il vient avec un paquet individuel de plat qui peut être facilement augmenté pour répondre à vos futurs besoins. Et ceci fait à la série de Varitherm la solution économique optima pour juste environ chaque application.



Avantages d'un coup d'oeil
Pression de fonctionnement jusqu'à 25 barres, pression d'essai jusqu'à 32,5 barres	Plats dans divers tailles, plissements et matériaux	système sans adhésif de garniture de LocIn pour les tailles modèles VT20-VT80
Matériaux de garniture de NBR, d'EPDM et de FPM	Matériaux spéciaux de garniture, tels que le silicone, le Hypalon et le butyle disponibles sur demande	Cadres laqués pour toutes les tailles modèles
Cadres d'acier inoxydable pour les tailles modèles VT04 à VT80



Avantages d'un coup d'oeil

Haut niveau de la sécurité de production Transfert de chaleur efficace Design compact Bas risque de fuite Entretien facile



Manutention des produits douce



Le traitement doux des produits provoqués par le plissement doux fait au Varitherm le choix évident pour l'industrie de produits alimentaires.





Type de PHE de Safetherm et de Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



Cadre de VT20/VT20P/VT20M



PHEs sont disponible dans diverses versions spécifiques à l'application de cadre. Les versions de base sont les conceptions de C et de B, avec la conception de B étant employée surtout pour de plus longs paquets de plat. Des variantes de ces conceptions sont marquées par d'autres abréviations.





Des versions en acier spéciales de Stianless sont utilisées dans le produit alimentaire et les applications pharmaceutiques et peuvent inclure les plats intermédiaires pour séparer les différentes sections.

Quelques cadres sont équipés des bases taille-réglables





Dépannage de PHE



1. Représentation insuffisante



Défaut	Cause	Remède
Transfert de chaleur réduite	Des dépôts sur IL plaque	Propre IL le plaque - nettoyant plaque tandis que PHE est ouvert et nettoyant IL plaque tandis que PHE est fermé.
	Opération, médias etc. d'écoulement différant du cas de conception	Ayez la conception de PHE avec de nouvelles données de fonctionnement vérifiées par M&C
Perte de pression excessive	Le branchement des lacunes diverses d'écoulement obstrue l'écoulement	Propre IL le plaque - nettoyant plaque tandis que PHE est ouvert et nettoyant IL plaque tandis que PHE est fermé.
	Installation incorrecte HE des plats obstrue l'écoulement	Vérifiez l'ordre d'installation au moyen de schéma de circuit
	Opération, médias d'écoulement etc.differing du cas de conception	Ayez la conception de PHE avec de nouvelles données de fonctionnement vérifiées par M&C



2. Fuites



Défaut	Cause	Remède
Des fuites entre IL plaque - évasion de médias d'écoulement de IL plaquent le paquet	Dimension de tension incorrecte de PHE	Vérifiez la dimension de tension correcte selon des données de plaque de contrôle
	Pression de fonctionnement excessive	Vérifiez la pression de fonctionnement selon des données de plaque de contrôle
	Températures de fonctionnement trop hautes/si basses	Vérifiez les températures de fonctionnement selon des données de plaque de contrôle
	IL plaquent des garnitures ne sont pas correctement assis	Ouvrez le PHE et corrigez le siège HE plaquent des garnitures
	IL plaquent des garnitures se salissent	Ouvrez le PHE et nettoyez IL plaquent des garnitures
	IL plaquent des garnitures défectueuses ou durcies	Ouvrez le PHE et remplacez IL plaquent des garnitures
Fuites entre HE plats et cadres, plats de renfort et plats intermédiaires	Inexactement assis LUI plaquent et les garnitures de cadre	Ouvrez le PHE et le siège correct des garnitures de plat et de cadre
	IL plaquent et des garnitures de cadre se salissent	Ouvrez le PHE et nettoyez LUI plaquent et des garnitures de cadre
	IL plaquent et les garnitures de cadre sont défectueuses	Ouvrez le PHE et remplacez LUI plaquent et des garnitures de cadre
Fuites entre la connexion de cadre et la canalisation	Charge excessive de la connexion de cadre de la canalisation	Charges se reliantes Reduce aux valeurs autorisées
	La garniture a incorrectement assis	Dégagez outre de la connexion de cadre et du siège correct de garniture
	Garniture sale	Dégagez outre de la connexion de cadre et nettoyez la garniture
	Garniture défectueuse	Dégagez outre de la connexion de cadre et remplacez la garniture
	La connexion de bride n'est pas suffisamment serrée	Vérifiez la garniture et resserrez la connexion également s'il y a lieu
Endommagé IL plaque	Serrage excessif HE plaquent le paquet (la dimension de tension au-dessous d'une mn)	Remplacez défectueux IL plaque
Endommagé IL plaque	Corrosion HE plaquent le matériel	Vérifiez la conception de PHE concernant des médias d'écoulement, le contact M&C
Endommagé IL plats au début ou à la fin du PHE	Mise à la terre incorrecte en soudant sur les connexions spéciales dans les tuyaux de communication de cadre ouvert	Repalce défectueux IL plaque

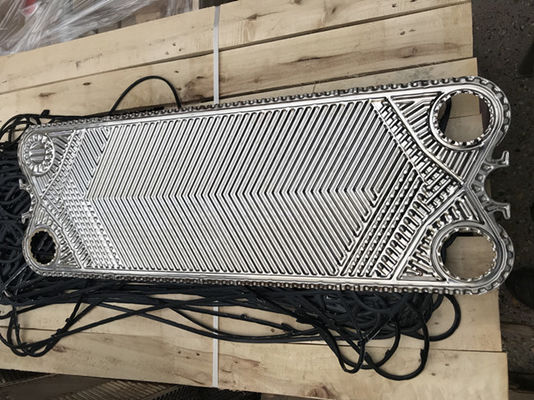

Images d'échangeur de chaleur de plat





Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.







Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;



Marchandises d'échangeur de chaleur de plat de M&C prêtes à la livraison
