Garniture de Plate Heat Exchanger du modèle M66 d'Api Schmidt Sigma 66 pour le chauffage d'eau

Garniture et plat de Plate Heat Exchanger de modèle du SIGMA 66/M66 d'api SCHMIDT pour le chauffage d'eau

Structure de base de Plate Heat Exchanger de modèle du SIGMA 66/M66

Des plats de transfert de chaleur sont faits en pressant les feuilles minces de métal anticorrosion telles que l'acier inoxydable ou le titane, puis les placent avec des garnitures de joint et accrocher le sable pour les empiler sur la barre de guide. , Des plats sont serrés avec des boulons entre le cadre fixe et le cadre mobile. Ici, il y a un certain espace entre les plats de transfert de chaleur qui permet au liquide de couler. Les admissions et les débouchés liquides sont dans le cadre fixe ou le cadre mobile.

Spécifications de Plate Heat Exchanger de modèle du SIGMA 66/M66


Superficie	0.66㎡
Angle de thêta de plat	53 ° du ° 124
Diamètre de connexion	138 millimètres
Le plat rident l'épaisseur	3,8 millimètres

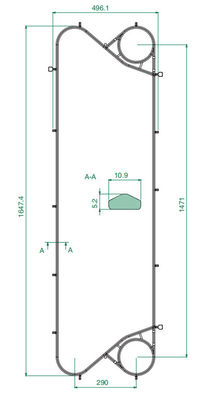

Largeur de Length* de centre de plat	1470 * 290 millimètres
Forme Length*Width de plat	1679 * 498 millimètres

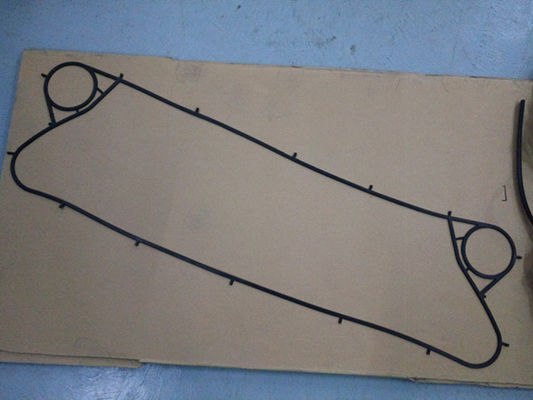

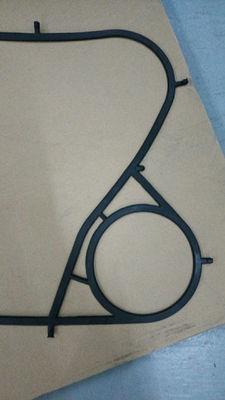

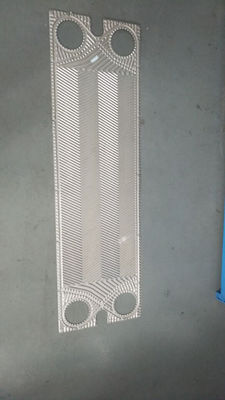

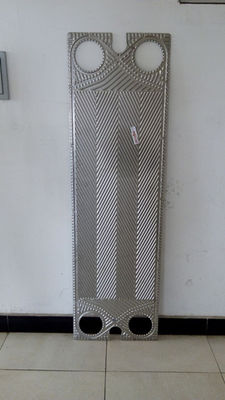

Image de garniture et de plat d'échangeur de chaleur de plat du SIGMA 66/M66








Paramètres de garniture d'OEM et d'ODM PHE

Les garnitures utilisées dans des échangeurs de chaleur de plat doivent avoir la longévité en divers qualités et états liquides de la température/pression. M&C a préparé les matériaux suivants de garniture afin de soutenir une grande variété d'applications.


Matériel	Max Use Temperature	Dureté	Médias d'application
NBR	℃ 120	76±2	Alcane, alcane et d'autres médias non polaires, fioul et toute autre huile minérale ; Lubrifiants ; Huiles animales et végétales ; Eau chaude, eau de mer, etc.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	L'eau, vapeur, atmosphericozone, basé sur non pétrole ; Cétone ; Alcools etc. moyen polaire
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Acide, alcali, dissolvant organique, huile chaude
Viton A (HUILE)
Viton B
Viton G	℃ 200	80±2	L'acide fort, huile chaude a saturé l'huile chaude de vapeur
CR	-40~60℃	75±2	Réfrigérant


Paramètres de plat d'OEM et d'ODM PHE



Les plats sont particulièrement choisis parmi de divers modèles afin de réaliser le secteur optimum et l'échangeur de chaleur rentable pour chaque unité. Ces plats peuvent être classifiés dans trois le type, le type de H, L type, type de mélange.



Le plat rident



La disposition de canal d'angle faible pour le permis inférieur chute de pression des applications de condition ;



Disposition mélangée de canal pour que la disposition facultative gagne la représentation optimisée ;



La disposition courbe de canaux pour une représentation thermique plus élevée et un permis chute de pression des applications de condition



Les matériaux standard



Acier inoxydable 304



C'est le matériel de plat le plus peu coûteux de transfert de chaleur. Il a la basse résistance à la corrosion et est habituellement seulement disponible dans une épaisseur de 0.5mm. Ce type de plat de transfert de chaleur est typiquement employé dans des applications de la CAHT.



Acier inoxydable 316



C'est le matériel de plat le plus commun de transfert de chaleur et est employé dans beaucoup d'applications. l'acier inoxydable 316 a une résistance à la corrosion élevée et est en général disponible dans l'épaisseur de 0.5mm à 0.8mm.



Titane



Ce type est très résistant à l'attaque chimique, y compris la plupart des produits chimiques d'acides, de chlorure, d'eau de mer et de chlore. Cette épaisseur de titane est habituellement de 0.5mm à 0.6mm.



Hastelloy C276



D'autres noms communs : Alliage C276, Hastelloy C, ® C-276, Hastelloy C276 d'Inconel.

Hastelloy C276 est un superalliage de nickel-molybdène-chrome avec le tungstène s'est ajouté pour l'excellente résistance à la corrosion dans un grand choix d'environnements durs. L'alliage C-276 est très utilisé dans les environnements les plus durs tels que le traitement de déchets municipaux de production de traitement, de contrôle de la pollution, de pulpe et de papier de produit chimique, industriels et, et la récupération acide de gaz naturel. L'épaisseur peut s'étendre de 0.6mm à 0.8mm.



SMO 254



Sandvik 254 SMO est un acier inoxydable austénitique de haut-alliage développé pour l'usage dans l'eau de mer et d'autres médias agressifs de chlorure-incidence. Épaisseur fournie par 0.6mm à 0.8mm.





Domaines d'application de PHE/occasions


Produit chimique	Soude de Coustic, engrais, produit pétrochimique, raffinerie de pétrole, huile et gros, pharmaceutique, sulfurique refroidissement acide
Nourriture	Le lait, bière, boisson non alcoolisée, sauce, vin, dérapage a monté le stérilisateur
LA CAHT	Climatisation, chauffage d'eau supérieur
Aciérie	Haut fourneau, coulée continue, C.O.G, plaquant et galvanisant, refroidissement de furmace de souffle
Métal	Électrodéposition, éteignant, anodisation, peignant
Pulpe et papier	Lessive noire, boisson alcoolisée blanche, digesteur, récupération de chaleur
Textile	Fibre synthétique, rotation, teignant
Refroidissement central	Eau de mer, eau de rivière, centrale, production combinée, marine et beaucoup d'autres.




Caractéristiques d'échangeur de chaleur de plat

Plats de transfert de chaleur

Chaque plat de transfert de chaleur est ridé à de divers modèles pour augmenter son secteur de transfert de résistance et de chaleur. En outre, le plissement crée la turbulence élevée et réalise de ce fait le coefficient de transfert du feu vif. Le plat est équipé de trou de passage sur chaque coin. Chaque plat serré-est scellé avec une garniture adaptée dans sa cannelure périphérique.




La Manche d'écoulement

Les plats sont divisés en Un-plat et B-plat, et un passage est formé entre ces plats. Les écoulements de fluide à hautes températures alternativement et dans la direction opposée de l'autre fluide. Le transfert efficace élevé de la chaleur est réalisé ainsi par ces plats.

l'Un-plat une fois renversé deviendrait B-plat. Comme un tel seul un type de plat peut être employé comme Un-plat et B-plat pour la plupart des modèles.


Entretien facile

L'échangeur de chaleur de plat peut être facilement ouvert pour l'inspection et l'entretien en détachant les boulons et les écrous de serrage. L'Assemblée et l'ouverture de l'unité sont également facilement exécutées.

Moins d'espace d'installation

La construction légère et compacte épargne l'espace d'installation à 1/4 et le poids à 1/3 de l'échangeur de chaleur de coquille et de tube respectivement. En outre, la plaque de chauffage légère et mince avec moins de liquidhold facilite le travail d'installation.

L'échangeur de chaleur de plat peut être démonté pour nettoyer sans siffler le travail, alors que la chaleur de coquille et de tube a besoin d'un espace supplémentaire pour dessiner le faisceau de tubes.






Avantages d'échangeur de chaleur de plat



1. Le coefficient de transmission de chaleur est environ 2 fois plus hautes que que de l'échangeur de chaleur de coquille et de tube. La surface de condensation est toujours fixée et le coefficient de transmission de chaleur est amélioré parce que le condensat est immédiatement vidangé.

2. Pour réaliser beaucoup moins de chute de pression de vapeur que le type courant échangeur de chaleur de plat, la considération spéciale de la caractéristique de plat est contribution rentrée.

3. La consommation d'eau de refroidissement est environ la moitié de l'échangeur de chaleur.

4. L'utilisation de la garniture est sélectivement employée et elle augmente l'application au champ large.

5. Changement facile de capacité condesing augmentation ou en réduisant le nombre de plats.

6. En raison des connexions d'admission et de débouché au même côté, le type du SIGMA 66/M66 peut être appliqué non seulement un condensateur total mais également au condensateur partiel.



Image d'échangeur de chaleur de plat









Profil de M&C Heat Parts Company



Les pièces Cie., Ltd de la chaleur de M&C est fondées à Wuxi, Jiangsu. M&C est spécialisé dans l'équipement de haute qualité concevant et de fabrication de transfert de chaleur. La gamme des produits comporte des plats et des garnitures, des échangeurs de chaleur de plat, des échangeurs de chaleur gasketed et des échangeurs de chaleur soudés. Ainsi, comme un des quelques producteurs dans le monde entier, M&C offre des solutions avec des conceptions thermo-dynamiques optimas pour différentes industries et pratiquement toutes les applications.

M&C te fournissent le service sur un seul point de vente d'accessoires, la multuple-marque et les solutions de rechange modèles multiples pour votre choix. Nous répondrons à toutes vos exigences d'échangeur de chaleur de plat et continuerons votre machine courir contunously par notre stockage riche et réponse rapide.

D'ailleurs, nous avons un système de contrôle de qualité strict et de service après-vente, de matériel achetant au paquet de produit fini jusqu'à ce que le produit ait reçu en bon état. Nos produits ont été très utilisés partout dans le monde dans divers champs.





Plats et garnitures d'échangeur de chaleur de plat de M&C que d'autres modèles recommandent



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 et ainsi de suite ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL et ainsi de suite ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 et ainsi de suite ;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, étoile 45, étoile 90 de sigma de sigma et ainsi de suite ;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 et ainsi de suite ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 et ainsi de suite ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L et ainsi de suite ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 et ainsi de suite ;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP et ainsi de suite ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M et ainsi de suite ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 et ainsi de suite ;



Marchandises d'échangeur de chaleur de plat de M&C prêtes à la livraison
