Détails sur le produit:
Conditions de paiement et expédition:
|
| nom de produit: | Garnitures de plats d'échangeur de chaleur du plat RX50 | Matériel de garniture: | EPDM, NBR, HEPDM, HNBR, HTNBR, FPM, Viton |
|---|---|---|---|
| Chaîne de capacité: | ³ /h de 0,1 m au ³ /h de 5000 m | Pression de fonctionnement: | 4,0 MPaG maximum |
| Température de fonctionnement: | ℃ 180 maximum | Superficie: | 0.18㎡/Unit à 2500 ㎡/Unit |
| Matériel de plat: | Inoxydable, titanique, Haut alliage de nickel, nickel | Matériel de connexion: | Acier inoxydable en caoutchouc et |
| Diamètre de connexion: | 200mm | Taille de centre de garniture: | 1520*360mm |
| Surligner: | garnitures d'échangeur de chaleur de plat,Remplacement de garniture d'échangeur de chaleur |
||

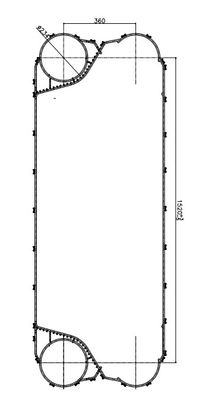

Taille 1520*360mm de dimension de longueur/largeur utilisé dans la garniture RX50 de Marine Industry Plate Heat Exchanger de navire
Structure de base d'échangeur de chaleur du plat RX50
Des plats de transfert de chaleur sont faits en pressant les feuilles minces de métal anticorrosion telles que l'acier inoxydable ou le titane, puis les placent avec des garnitures de joint et les accrochent et empilent sur la barre de guide. Puis, des plats sont serrés avec des boulons entre ? cadre xed et le cadre mobile. Ici, il y a un certain espace entre les plats de transfert de chaleur au lequel permet liquide ? aïe. Les admissions et les débouchés liquides sont dans ? cadre xed ou le cadre mobile.
Plat de transfert de chaleur de MC
Chaque plat de transfert de chaleur est ridé à de divers modèles pour augmenter sa force et superficie. En outre, le plissement fait la turbulence élevée et réalise de ce fait le transfert du feu vif coeffcient. Des hublots sont formés dans les coins du plat quatre. La garniture est placée dans la cannelure autour du bord de plat pour sceller dans le fuid.
Les échangeurs de chaleur du plat RX50 plaque des spécifications de garnitures
| Unité maximale de débit | ³ /h de 923m |
| Pression d'utilisation maximale | 2,1 MPaG |
| Max. Working Temperature | ℃ 180 |
| Région maximale de transfert de chaleur/unité | ㎡ 500 |
| Diamètre de hublot. | 216mm |
| Diamètre de connexion. | 200A |
Garnitures de MC
Les garnitures utilisées dans des échangeurs de chaleur de plat doivent avoir la longévité en divers qualités et états liquides de la température/pression.
MC a préparé les matériaux suivants de garniture afin de soutenir une grande variété d'applications
Matériel standard : NBR, EPDM, HEPDM, HTNBR
Matériel spécial : FPM, Viton-A, Viton-G, PTFE
| Matériel de joint | La température | Approprié au fluide |
| NBR | -15C°to +130C° | L'eau, eau de mer, saumure d'huile minérale |
| NHNBR | -15C°to +160C° | Huile minérale à hautes températures, l'eau à hautes températures |
| EPDM | -25C°to +180C° | Eau chaude, vapeur, acide, alcali |
| Viton/FKM | -5C°to +180C° | Acide, alcali, fluide |
Applications d'échangeur de chaleur de plat de MC
Produits chimiques :
Fluides contenant des solides : Polychlorure de vinyle (polymère), divers fuids de boue • Fuids de grande viscosité : Latex en caoutchouc, latex de résine
Teinture :
Fluides contenant des fibres : Fluide de rebut d'appareil de teinture • Fluides de grande viscosité : Viscose
Nourriture :
Fluides contenant des solides : Sauce pour la viande grillée, jus avec la fibre, les eaux usées d'usine • Fluides contenant des fibres : Amazake • Fluides de grande viscosité : Mayonnaise, diverses sauces, liquide de saccharification d'amidon, sirop
Sucre :
Fluides contenant des solides : Jus cru, procédé de fabrication de sucre tel que le processus de Steffen, fluides traités, les eaux usées d'usine
Pulpe et papier :
Fluides contenant des fibres : Lessive noire diluée, boisson alcoolisée blanche
Autre :
Électrodéposition de la boue contenante liquide, huile de trempe • Hypochlorite de sodium de forte concentration, aluminate de sodium • Transfert de chaleur pour des débits sensiblement différents sur usine chaude/froide de côtés • Usine de fonte de neige
