Acier inoxydable compact et rentable avec la chaleur de cuivre Exchangers/BPHE de plat soudée 1.0/2.0/3.0 par barre

Acier inoxydable compact et rentable avec la chaleur de cuivre Exchangers/BPHE de plat soudée 1.0/2.0/3.0 par barre



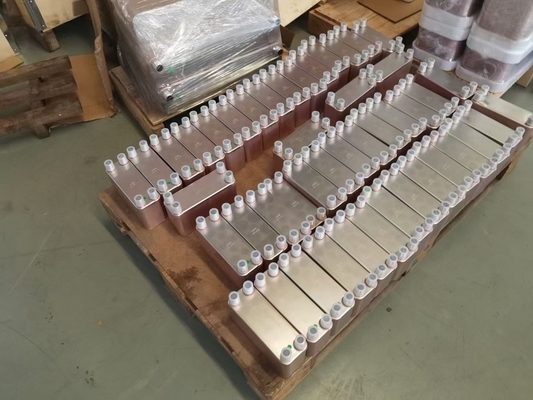

Construction de BPHE



Le concept soudé de l'échangeur de chaleur de plat (BPHE) est une variation du plat et de l'échangeur de chaleur traditionnels de cadre, mais sans garnitures et pièces de cadre. Maintenant, BPHEs de M&C sont les composants bien établis dans des installations frigorifiques dues à leurs conceptions compactes et durables, à facilité d'installation et à fonctionnement efficace de coût.



Matériel de BPHE

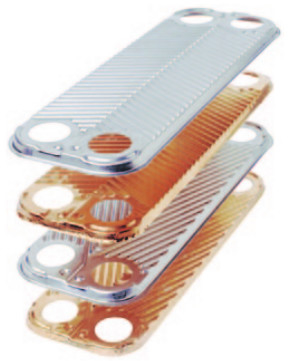

L'échangeur de chaleur soudé de plat (BPHE) se compose des plaques d'acier inoxydables ondulées minces que le vide a soudées ensemble utilisant le cuivre comme matériel de soudure. Bien que l'idée pour de nombreuses applications, les unités soudées de cuivre ne soient pas appropriée aux applications de nourriture et aux applications impliquant les fluides agressifs. Ici la solution optimale est échangeur de chaleur de plat a fait à partir de l'acier inoxydable de 100%.





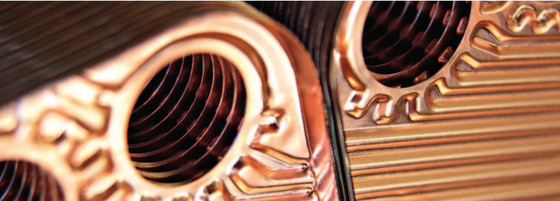

Conception de BPHE



La soudure des plaques d'acier inoxydables élimine ensemble le besoin de sceller des garnitures et des plats épais de cadre. Aussi bien que tenir les plats ensemble aux points de contact, le matériel de soudure scelle le paquet. BPHEs de M&C sont soudés à tous les points de contact, assurant la résistance optimale à efficacité et à pression de transfert de chaleur. Les plats sont conçus pour fournir les plus longues possibles vies.



Puisque pratiquement tout le matériel est employé pour le transfert de chaleur, le BPHE est très compact dans la taille et fait retarder un bas poids et un bas le volume. M&C offre une conception flexible qui peut être adaptée aux besoins du client pour répondre à vos exigences spécifiques.



BPHEs de M&C sont la solution la plus rentable pour un large éventail des fonctions de transfert de chaleur.



Principe d'écoulement



Le principe de base d'écoulement dans un échangeur de chaleur soudé pour des applications de réfrigération est écoulement parallèle ou diagonal pour réaliser le procédé le plus efficace de transfert de chaleur. Dans une conception de monopasse toutes les connexions sont situées d'un côté de l'échangeur de chaleur, rendant l'installation très facile.



Condensateur - principe d'écoulement



Les composantes principales sont les mêmes que pour le vaporisateur. Le réfrigérant entre en haut gauche de l'échangeur en tant qu'à gaz chaud et débuts pour condenser sur la surface des canaux jusqu'entièrement à condenser, et puis subcooled légèrement. Le processus s'appelle « la condensation libre ».

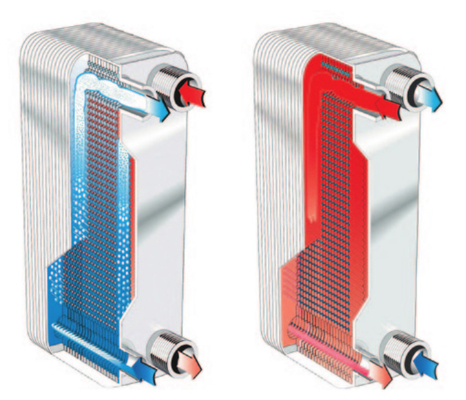

           Vaporisateur, montrant le principe d'écoulement.                                                           Condensateur, montrant le principe d'écoulement





Vaporisateur - principe d'écoulement



Les canaux ont formé entre les plats ondulés et des coins sont arrangés de sorte que les deux médias traversent les canaux alternatifs, toujours dans des directions opposées (parez l'écoulement actuel).



Le réfrigérant biphasé (vapeur + liquide) entre dans en bas à gauche de l'échangeur avec une qualité de vapeur selon les conditions de fonctionnement de l'usine.



L'évaporation de la phase liquide a lieu à l'intérieur des canaux et quelques degrés de surchauffent sont toujours demandés, qui est la raison pour laquelle le processus s'appelle « l'expansion sèche ».



Dans l'illustration d'un vaporisateur les flèches foncées et bleu-clair montrent l'emplacement des connexions réfrigérantes. L'eau (saumure) à être des écoulements refroidis parent actuel dans les canaux opposés ; les flèches foncées et rouge-clair montrent l'emplacement des connexions de l'eau (bruine).





Composants importants dans des applications de réfrigération



Installé pour un large éventail de fonctions dans des applications de réfrigération dans le monde entier, représentation de transfert de la chaleur la plus élevée d'offre de BPHEs de la haute performance de M&C avec l'efficacité de fiabilité et économique maximum.



M&C offre un dossier complet de BPHEs à haute pression extrême. Ils sont idéaux pour toutes les différentes applications en CO2 transcritical, systèmes. Dans des applications de réfrigération où BPHEs de M&C sont installés, l'équipement typique inclut :



Réfrigérateur



Refroidit l'eau ou la saumure et rejette la chaleur pour aérer ou arroser. L'eau est transportée par un circuit hydraulique par différents types d'échangeur de chaleur pour refroidir l'air dans un dispositif de climatisation ou pour refroidir la fabrication ou les processus industriels. Deux systèmes de base sont normalement employés pour conduire des réfrigérateurs : un compresseur conduit par un moteur électrique, basé sur un cycle de réfrigération de compression de vapeur ; ou un système motivé par la chaleur (vapeur, gaz naturel brûlant), basé sur un cycle de refrigeraiton d'absorption.



Pompe à chaleur



Un type de refroidisseur d'eau qui peut également fonctionner dans un cycle inverse, a également appelé une pompe à chaleur d'eau-source. Dans ce cas la fonction primaire chauffe l'eau et rejette le frais pour aérer ou arroser. L'eau passionnée réchauffe l'air ou l'eau. L'eau passionnée réchauffe l'air dans le sustem de climatisation. Une autre variation de ce système est les pompes à chaleur rectifiées de source, utilisant la terre ou la surface de l'eau pour ajouter ou rejeter la chaleur.



BPHEs dans des applications de réfrigération



Le BPHE est une solution efficace pour une gamme des fonctions dans des applications de réfrigération. La plupart de terrain communal de ces derniers impliquent de transférer la chaleur à partir de deux médias de base : le réfrigérant comme fluide primaire (HFC ou gaz naturel) et l'eau ou saumures comme fluide secondaire :

• Vaporisateur, expansion sèche, l'eau de refroidissement ;
• Condensateur, rejetant ou récupérant la chaleur pour arroser ;
• Desuperheater pour que la récupération de chaleur partielle arrose ;
• Économiseur, réfrigérant liquide de refroidissement et réfrigérant de surchauffe de vapeur.

D'autres fonctions possibles

• Subcooler pour refroidir le réfrigérant liquide utilisant l'eau de puits.
• Échangeurs de chaleur intermédiaires employés dans le cycle d'absorption pour préchauffer la solution diluée ou pour préréfrigérer la solution concentrée.

Pourquoi choisissez M&C BPHEs ?

• Conceptions compactes et durables avec uniformément de haute qualité ; facilité d'installation.
• Gamme étendue des modèles de BPHE fournissant des capacités de refroidissement de 0.5-600KW.
• Le système de M&C fournit à une économie substantielle dans la surface de transfert de chaleur comparée à BPHEs le système de distribution traditionnel.
• Coût efficace : L'épargne d'espace due au design compact de BPHEs a comparé pour écosser des échangeurs de chaleur d'et-tube.
• La réponse rapide aux changements de remperature dus à petit retardent le volume et abaissent la charge réfrigérante.
• Conception optimisée pour chaque devoir avec la configuration adaptée aux besoins du client de BPHE selon les propres caractéristiques du client.
• Chaque BPHE est pression et fuite examinées avant la livraison, assurant les produits de bonne qualité.
• Les investissements continus de M&C dans la R&D assurent les solutions les plus concurrentielles.

Spécifications techniques de BPHE



Modèle	Largeur (millimètres)	Taille (millimètres)	Largeur centrale (millimètres)	Taille centrale (millimètres)	Superficie (㎡)	Épaisseur (millimètres)	Poids (kilogrammes)	Taux de Max.Flow (³ de m /H)	Pression de conception (barre)	Temp de conception. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
