Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle: | LX595/LX515/LX50 | nom: | GARNITURE D'ÉCHANGEUR DE CHALEUR DE PLAT |
|---|---|---|---|
| Pression de fonctionnement: | 3,0 maximum de MPaG. | Matériel de plat: | Alliage de nickel, nickel et autres inoxydables, titaniques, hauts |
| Matériel de garniture: | NBR, EPDM, FPM, NBRHT, VITON | Superficie: | 0,83 ㎡ |
| Débit maximal: | ³ /h de 800 m | Diamètre de connexion: | 200mm |
| Dimension du cadre: | 1995*810mm | ||
| Surligner: | plaque de joints de l'échangeur de chaleur,garnitures de coquille et d'échangeur de chaleur de tube |
||

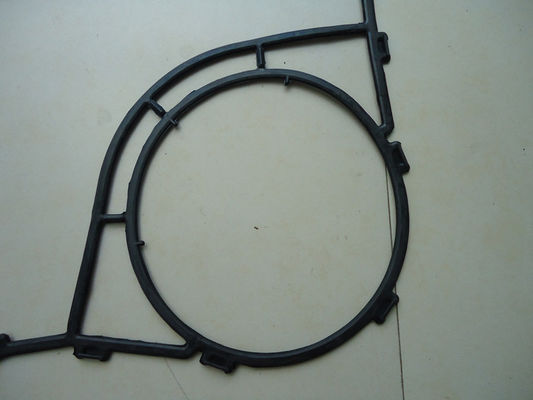

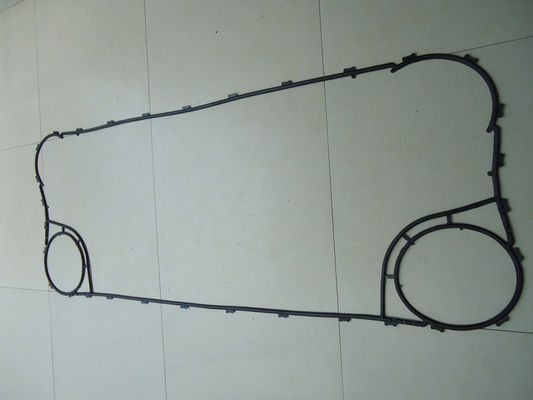

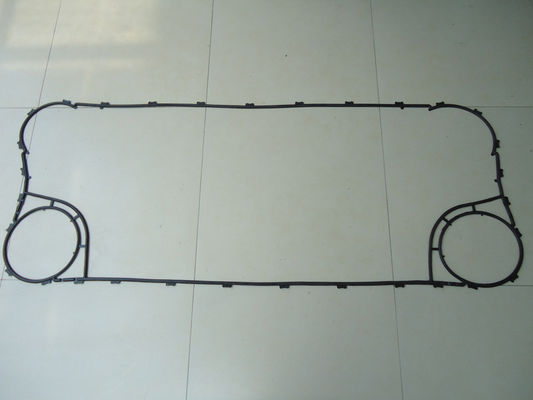

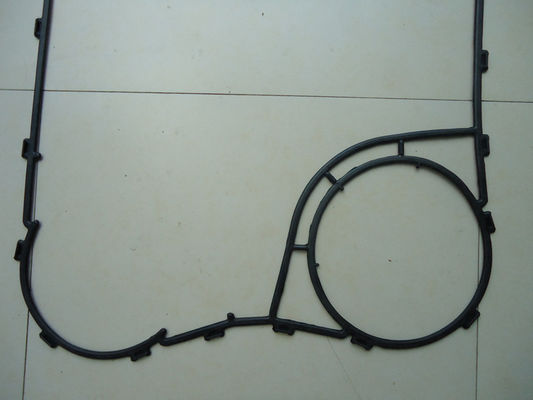

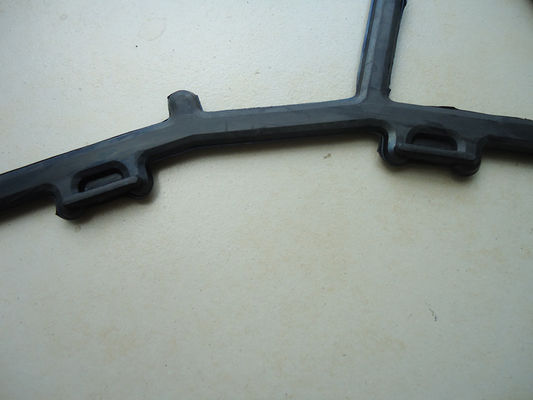

Pièces de rechange d'échangeur de Gasketed Plate Heat de modèle de Hisaka LX595/LX515/LX50 pour le navire
Structure de base de Plate Heat Exchanger du modèle LX595/LX515
Des plats de transfert de chaleur sont faits en pressant les feuilles minces de métal anticorrosion telles que l'acier inoxydable ou le titane, puis les placent avec des garnitures de joint et accrocher le sable pour les empiler sur la barre de guide. , Des plats sont serrés avec des boulons entre le cadre fixe et le cadre mobile. Ici, il y a un certain espace entre les plats de transfert de chaleur qui permet au liquide de couler. Les admissions et les débouchés liquides sont dans le cadre fixe ou le cadre mobile.
LX595/LX515 modèle Gasket Specification
| Superficie | 0,83 ㎡ |
| Débit maximal | ³ /h de 800 m |
| Diamètre de connexion | 200mm |
| Dimension de cadre | 1995*810mm |
Paramètres de garniture de PHE
Les garnitures utilisées dans des échangeurs de chaleur de plat doivent avoir la longévité en divers qualités et états liquides de la température/pression. M&C a préparé les matériaux suivants de garniture afin de soutenir une grande variété d'applications.
| Matériel de garniture | Température ambiante (℃) | Dureté | Milieu disponible |
| NBR | -20 à 110 | -75+/-3 | L'eau, pétrole, etc. acide |
| EPDM | -30 à 150 | 80+/-5 | Vapeur, ammoniaque, etc. acide |
| NBR-HT | -30 à 160 | 85+/-5 | Huile d'huile minérale et thermique |
| EPDM-HT | -30 à 180 | 85+/-5 | L'eau à hautes températures |
| TFEP | -20 à 180 | 80+/-5 | Acide, glycol, chlorure |
| FPM | -55 à 220 | 80+/-5 | Acide, glycol, chlorure |
Domaines d'application de PHE/occasions
| Produit chimique | Soude de Coustic, engrais, produit pétrochimique, raffinerie de pétrole, huile et gros, pharmaceutique, sulfurique refroidissement acide |
| Nourriture | Le lait, bière, boisson non alcoolisée, sauce, vin, dérapage a monté le stérilisateur |
| LA CAHT | Climatisation, chauffage d'eau supérieur |
| Aciérie | Haut fourneau, coulée continue, C.O.G, plaquant et galvanisant, refroidissement de furmace de souffle |
| Métal | Électrodéposition, éteignant, anodisation, peignant |
| Pulpe et papier | Lessive noire, boisson alcoolisée blanche, digesteur, récupération de chaleur |
| Textile | Fibre synthétique, rotation, teignant |
| Refroidissement central | Eau de mer, eau de rivière, centrale, production combinée, marine et beaucoup d'autres. |
Caractéristiques d'échangeur de chaleur de plat
Plats de transfert de chaleur
Chaque plat de transfert de chaleur est ridé à de divers modèles pour augmenter son secteur de transfert de résistance et de chaleur. En outre, le plissement crée la turbulence élevée et réalise de ce fait le coefficient de transfert du feu vif. Le plat est équipé de trou de passage sur chaque coin. Chaque plat serré-est scellé avec une garniture adaptée dans sa cannelure périphérique.
La Manche d'écoulement
Les plats sont divisés en Un-plat et B-plat, et un passage est formé entre ces plats. Les écoulements de fluide à hautes températures alternativement et dans la direction opposée de l'autre fluide. Le transfert efficace élevé de la chaleur est réalisé ainsi par ces plats.
l'Un-plat une fois renversé deviendrait B-plat. Comme un tel seul un type de plat peut être employé comme Un-plat et B-plat pour la plupart des modèles.
Entretien facile
L'échangeur de chaleur de plat peut être facilement ouvert pour l'inspection et l'entretien en détachant les boulons et les écrous de serrage. L'Assemblée et l'ouverture de l'unité sont également facilement exécutées.
Moins d'espace d'installation
La construction légère et compacte épargne l'espace d'installation à 1/4 et le poids à 1/3 de l'échangeur de chaleur de coquille et de tube respectivement. En outre, la plaque de chauffage légère et mince avec moins de liquidhold facilite le travail d'installation. L'échangeur de chaleur de plat peut être démonté pour nettoyer sans siffler le travail, alors que la chaleur de coquille et de tube a besoin d'un espace supplémentaire pour dessiner le faisceau de tubes.
