Détails sur le produit:
Conditions de paiement et expédition:
|
| nom de produit: | Plats/garnitures d'échangeur de chaleur de plat | Matériel de cadre: | Acier au carbone, SS304, SS316L |
|---|---|---|---|
| Application: | La CAHT, production d'électricité, métallurgie ferreuse | Taille de forme de plat: | 1463*708mm |
| Taille de centre de plat: | 1173*412mm | Région de transfert: | 0.8㎡ |
| Profondeur de cannelure de plat: | 3mm | Épaisseur de garniture: | 5.5mm |
| Pression de Max.operating: | 20kg/c㎡ | Max.Operating Tempeature: | ℃ 190 |
| Mettre en évidence: | Pièces de rechange de garnitures d'échangeur de chaleur,Remplacement de garniture d'échangeur de chaleur |
||

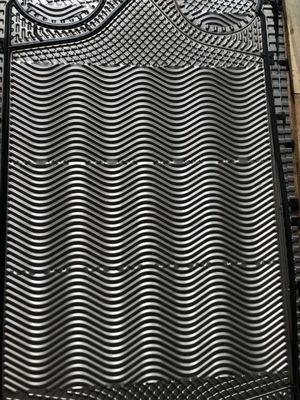

Matériel DX20DM des garnitures EPDM/NBR de plats d'échangeur de chaleur de plat de réfrigérant à huile d'appareil de chauffage de vapeur de construction navale
Plaquez la construction d'échangeur de chaleur
Le grand principe du type de plat échangeurs de chaleur (PHEs) est de permettre le croisement de flux de deux fluides au-dessus d'une plus grande superficie. Les échangeurs de chaleur de plat ont l'efficacité thermique élevée depuis les écoulements de fluide chauds vers le bas et les écoulements de fluide à froid vers le haut au-dessus de grands plats exposés. Comparé à un type typique échangeur de chaleur de tube, un PHE fait réduire l'efficacité serveral de transfert de chaleur de périodes plus haut due au croisement de flux et les plissements dans les les plats augmenter la turbulence et le nombre de Reynolds (re).
Les échangeurs de chaleur de plat de DX20DM plaque/spécifications de garnitures
| Max.Operating Tempeature | ℃ 190 |
| Pression de Max.Operating | 20kg/c㎡ |
| Matériel de plat | SS304, SS316L, 254SMO, Hastelloy, titane, Ti-palladium, nickel |
| Matériel de garniture | Nitriles (NBR), HNBR, FPM, VITON A, VITON G, HTNBR, EPDM |
| Matériel de cadre | Acier au carbone, SS304, SS316L |
Caractéristiques d'échangeur de chaleur de plat
(1) coefficients de transfert du feu vif
MC plaquent des échangeurs de chaleur pour fournir des hauts débits de transfert de chaleur, dus à la turbulence induisant la forme des plats. La configuration spéciale de garniture des plats empêche tout mélange des médias étant traités. Dans le secteur gauche les deux fluides sont séparés par de doubles garnitures. La sécurité supplémentaire est assurée par l'espace de fuite.
(2) économie l'espace d'installation
Puisque l'efficacité de transfert de chaleur est haute, l'espace de l'installation seulement 2-30% est comparer exigé à la même capacité de l'échangeur de chaleur multitubulaire.
(3) basse contamination
L'écoulement turbulent fort constitué par la bosse de la manière d'écoulement et du temps de rester sous peu du fluide à l'intérieur de l'échangeur de chaleur aura en obtenant l'effet pour éviter l'adhérence d'échelle.
Démontage et se réunir commodes. Le nettoyage est facile de manipuler la contamination d'un moyen efficace.
(4) perte de chaleur minimum
La chaleur est émise dans le côté du type de plat échangeur de chaleur et parce que l'espace n'est pas beaucoup exigé la perte de chaleur peut être due réduit au minimum à moins de volume de génération de chaleur même lorsque l'isolation ou les matériaux thermoisolants ne sont pas employés.
(5) applicabilité et standardisation
Tous les composants ou pièces sont normalisés et le compatiblility des pièces est bon. Le numéro de plaque peut être augmenté ou diminué selon le changement de la capacité. Le nettoyage ou le remplacement est facile quand le plat ou la garniture est utilisé.
Plaquez l'avantage d'échangeur de chaleur
| Conception compacte | Efficacité thermique élevée |
| Démontable pour le nettoyage et l'entretien | Peut avoir les plats supplémentaires de transfert de chaleur s'est ajouté s'il y a lieu |
| Approprié aux applications hygiéniques et industrielles | Approprié pour l'usage avec la vapeur |
| matériel Nourriture-sûr | CIP système-adaptable |
| Nettoyage simple | Un produit de qualité |
| Coûts de maintenance à prix réduit | Longue durée de vie |
| Variations de profil pour des relations fortement efficaces d'écoulement | Plats spéciaux pour la condensation de vapeur |
| Rapport avantageux de prix/performance | Service amical |
| Sécurité opérationnelle élevée | Compacité |
| Efficacité élevée | Possibilités étendues d'application |
Matériel de garniture de PHE
| Matériel de garniture | La température (℃) | Fluide |
| Viton/FKM | -5 ---------+180 | Acide, fluide d'alcali |
| HNBR | -15--------+160 | Eau/huile minérale à hautes températures, la haute-temprature eau |
| NBR | -15--------+110 | L'eau, eau de mer, l'eau minérale de fumée |
| EPDM | -25-------- +170 | Eau chaude, vapeur, acide, alcali |
Applications d'échangeur de chaleur de plat
| Nourritures | Lait, jus, solution de sucre, huile de soja et de sésame, boisson alcoolisée, bière, chauffage, stérilisation/refroidissement pour l'huile de table, etc., la récupération de chaleur et le chauffage liquide de CIP |
| Produit chimique | Pétrole, paraffine, divers acides, acide sulfurique, kérosène, sulfate de sel, zinc, acide nucléique, procédé de polymérisation, refroidissement par l'eau mou, chauffant pour la glycérine, etc., l'éthanol de condensiong, etc. |
| Textile | Eau de lavage, solution de NaOH, refroidissement par l'eau de teinture et récupération de chaleur de rebut |
| Electric&electronic | Eau en circulation, liquide réfrigérant de rinçage, refroidissement à l'huile de transmission, transformateur de redresseur, traitement se refroidissant et pur de la chaleur de traement se refroidissant et à haute fréquence de thyristor de l'eau, tube électronique se refroidissant et se refroidissant de noircissement de four |
| Installation mécanique | Refroidissement de Machineries, émulsion, huile hydraulique, refroidissement par liquide abrasif, compresseur, refroidissement industriel de furance, huile de transmission, refroidissement par l'eau d'autoclave et refroidissement de moteur |
| Construction navale | Refroidissement central, huile de Lub, veste, l'eau de piston, huile lourde, refroidissement à l'huile de transmission, carburant diesel, préchauffage de fioul |
| Fer en acier | Refroidissement de moule, se refroidissant pour le processus de coulée continue, le four, la cokerie se refroidissant, l'émulsion, le refroidissement par l'eau d'ammoniaque, les machineries, compresseur se refroidissant, refroidissement à l'huile de lavage, refroidissement à l'huile hydraulique, récupération de chaleur pour l'eau de lavage et tout autre traitement de récupération de chaleur de rebut |
| Préparation de surface | Sulfatez le refroidissement, le phosphate, le chauffage/le refroidissement pour le liquide de procédé de traitement préparatoire du revêtement, du coolin de traitement thermique, de gavanizing et du revêtement liquides de chrome |
| Processus d'extraction | Huile de haricot brut d'alcool, de soja, se refroidissant pour l'acide gras, etc. et chauffant pour l'huile de noix de coco, l'huile de table etc. |
| Pharmacie | Refroidissement, chauffage et concentration pour extraire les solutions, la crème, la solution de sucre, la suspension d'émulsion, le plasma, l'acide citrique, etc. |
| Pulpe de papier | Eau de lavage, refroidissement par l'eau de chlore et récupération de chaleur de déchets |
| Équipements de construction | Chauffage, offre d'eau chaude de heatingfor, chauffage et refroidissement pour la CAHT, le condensateur etc., le vaporisateur, la pompe à chaleur se refroidissant, le refroidissement à l'huile hydraulique et le recovey de chaleur résiduelle |
| Automobile | Se refroidissant pour la solution de traitement thermique et le fluide de coupe, chauffant pour le traitement préparatoire du revêtement et de la peinture se refroidissant pour la cabine de jet (solénoïdes phosphatants, se refroidissant) |
| Aquarium | Exploitation de chauffage d'eau de mer d'aquarium, de récupération de chaleur de déchets, d'incubateur et de pisciculture |
| Usine | Usine thermique de chauffage urbain de système de stockage de glace, centrale nucléaire et piscine |
